薄钢板硬度测试

一、试样

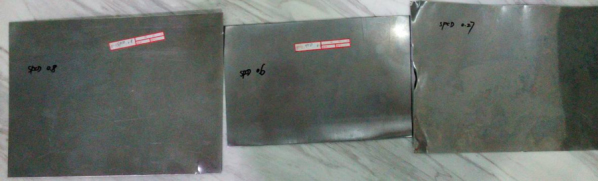

贵公司提供的试样共3件, 如下图所示,分别标号为A,B,C,其厚度分别为:0.81、0.58、0.29mm。

                                                       试样A                                                                    试样B                                                   试样C


二、测试仪器及环境
本次测试仪器使用中旺仪器HV-10AC维氏硬度计和超声波硬度计SU-100,分别对A,B,C试样表面进行测试。HV-10AC对试样采用HV标尺测试,保荷时间都选择10s;测试前已使用738HV1的标准块对HV-100AC进行检查,测5次得平均值为742HV1,说明HV-10AC精度完全符合国家标准;再使用我司的超声波硬度计SU-100测试贵公司A,B,C试样表面。测试地点为中旺仪器东莞天安实验室,测试环境:温度25℃,湿度80%。

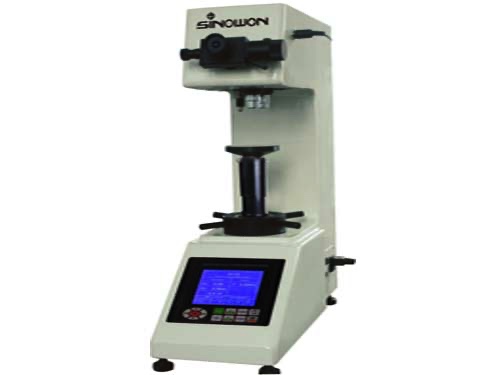

维氏硬度计HV-10AC

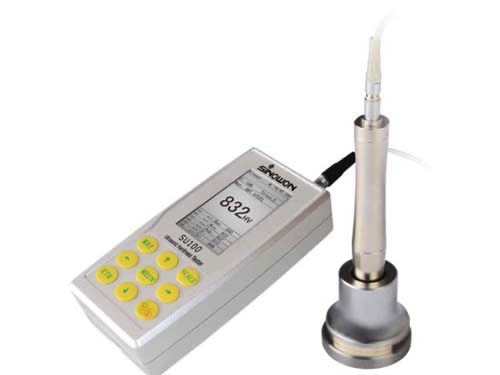

超声波硬度计SU-100

三、测试数据
1)两台仪器对试样A,B部位测试数据如下表:

仪器

试样

试验力

测试1

测试2

测试3

平均值

标准偏差

HV-10AC

A

0.3kgf

91.2HV

87.6HV

100.4HV

93.1HV

12.8 HV

B

101.3HV

98.1HV

98.7HV

99.4HV

3.2HV

C

110.0HV

115.5HV

113.8HV

113.1HV

5.5HV

SU-100

A

0.5kgf

93HV

97HV

91HV

93HV

6HV

B

103HV

103HV

97HV

101HV

6HV

C

1kgf

114HV

113HV

117HV

114HV

4HV

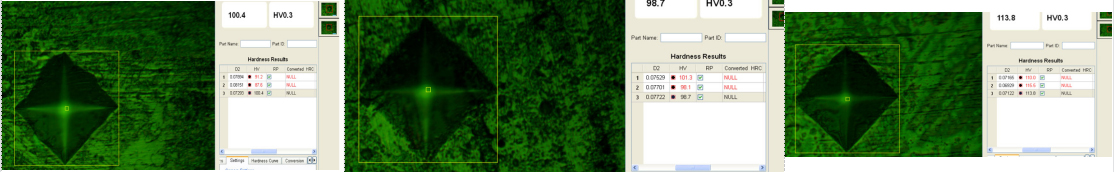

2)HV-10AC对试样A,B,C表面测试压痕截图如下:

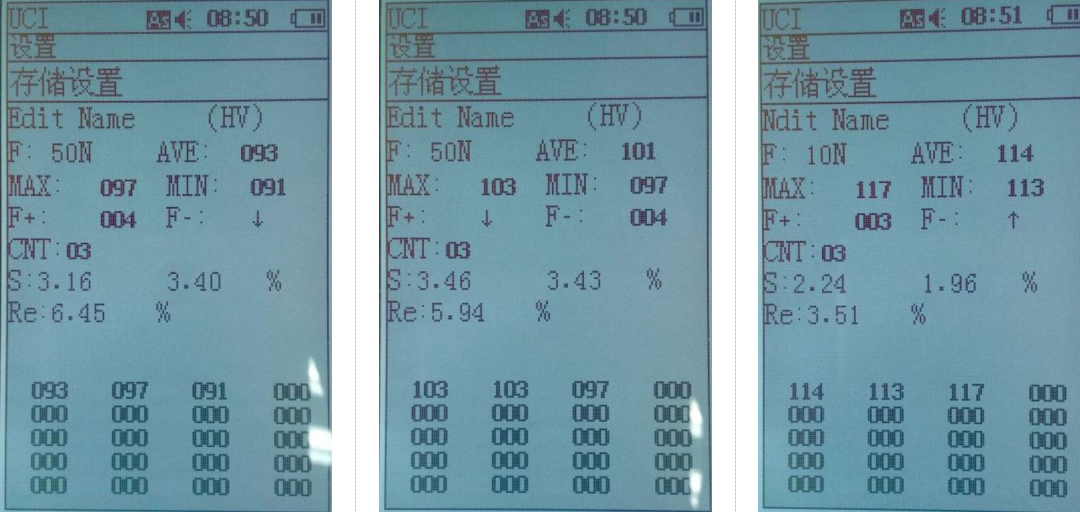

3)超声波硬度计对试样A,B,C表面测试结果截图如下:

2.jpg四、数据分析
由上面的测试结果可得:
HV-10AC对A,B,C表面的测试平均值(93.1HV;99.4HV;113.1HV)
SU-100对A,B,C表面的测试平均值(93HV;101HV;114HV)
HV-10AC对A,B,C表面的测试最大偏差(12.8HV;3.2HV;5.5HV)
SU-100对A,B,C表面的测试最大偏差(6HV;6HV;4HV)


五、总结
1)测试结果数据对比
由以上数据分析可知,超声波硬度计SU-100对贵公司A,B,C试样表面的测试平均值与维氏硬度计HV-10AC对A,B,C试样表面的测试平均值几乎相同,表明中旺的SU-100测试精度已达到台式维氏硬度计的水平;再从测试最大偏差分析,SU-100测试上述三种试样的最大偏差值比较小(5HV左右),也比较集中,数据稳定性相当好;HV-10AC测试上述三种试样,最大偏差值有大有小,稳定性也都还不错。综上所述,超声波硬度计SU-100和维氏硬度计HV-10AC都能准确稳定的测出贵司所提供的三种材料的硬度值。
2)购买建议
建议贵公司购买超声波硬度计测试贵公司提供的试样,既能在不破坏试样的情况下,测试其他台式机难以测试的部位,又可以大大提高品质检测的效率(SU-100测试一次材料硬度只需2S,台式机测试一次材料硬度最快也要50S)。
