氮化层试样测试

一、试样
贵司的产品经过氮化处理,需要测试氮化层的硬度值,现在使用显微硬度计进行测试,测试过程十分繁琐,需要将试样进行切割取样,镶嵌、打磨之后才能测试,而且测试准确度非常低,现在需求一款能直接测量的硬度计,要求测试精度高,操作简单。
以下是贵司的测试试样,矩形缺口为贵司取样进行测量的位置,我们对其缺口附近进行测试比较:



二、测试仪器及环境
本次测试仪器使用中旺仪器自主研发生产触摸屏数显显微硬度计Vicky MHV-1000 和超声波硬度计SU-300+MP-1000Kgf进行测试。测试环境为中旺仪器实验室,室内温度为26摄氏度,湿度75%。
测试设备如下图:

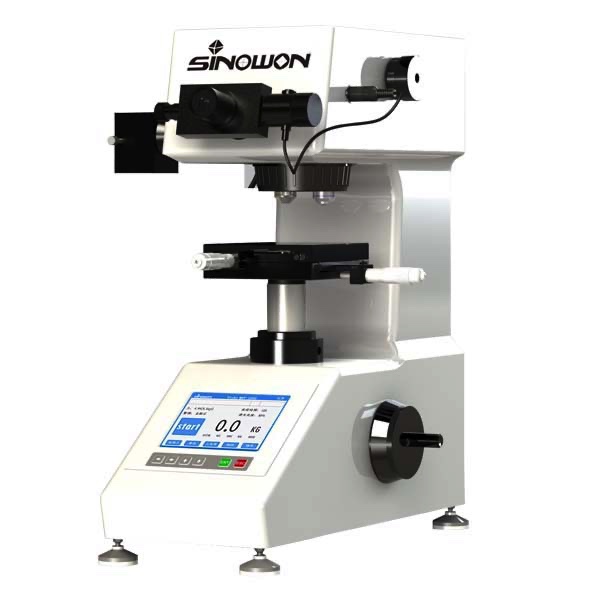

Vicky MHV-1000

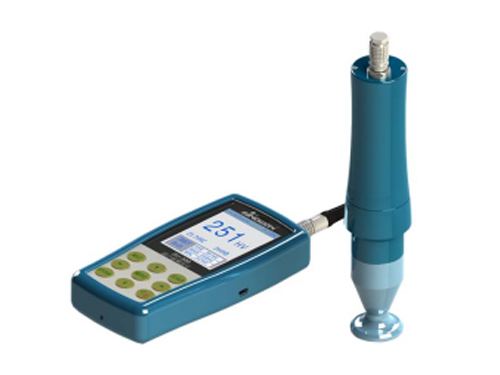

 SU-300


三、测试数据
1、 首先我分别用两台对标准块进行测试,测试数据如下:

仪器名称

型号

选用标尺

选用试验力

饱荷时间

标块标值

标块检测值

显微硬度计

Vicky MHV-1000

HV1

1000gf

10S

462HV1

465HV1

超声波硬度计

SU-300

HV1(UCI)

1000gf

3S

462HV1

464HV1(UCI)

结论:说明vicky MHV-1000,  SU-300精度完全符合国家标准3%的精度要求。


2、 由于贵司提供的氮化层试样,如果用台式机进行测量,需要轻微打磨,以便显微硬度计目镜能观察测量。

3、 将贵司产品进行轻微打磨之后,进行测量,选择0.3Kgf的试验力。饱和时间15s,测量5次得出的数据如下:

触摸屏彩屏显微硬度计Vicky MHV-1000测量的数据表

测量仪器

显微硬度计

试验力

0.3Kgf

饱荷时间

15S

测量次数

第一次

第二次

第三次

第四次

第五次

平均值

测量数值

494.8HV0.3

500.8HV0.3

516.5HV0.3

506.4HV0.3

492.3HV0.3

502.7HV0.3


通过以上表可以得出,贵司试样硬度值,最大值是516.5HV0.3,最小值是492.4HV0.3,平均值为502.7HV0.3上下最大偏差为24.1HV0.3。

4、 接着我用超声波硬度计SU-300+MP-1000进行测试,超声波硬度计直接可以测试,不需要对试样进行打磨处理,得出数据如下:

超声波硬度计SU-300+MP-1000测量的数据表

测量仪器

超声波硬度计

试验力

0.3Kgf

饱荷时间

15S

测量次数

第一次

第二次

第三次

第四次

第五次

平均值

测量数值

499HV

512HV

518HV

518HV

499HV

509HV


用超声硬度计测试,最大值是518HV,最小值是499HV,平均值为509HV上下最大偏差为19HV。

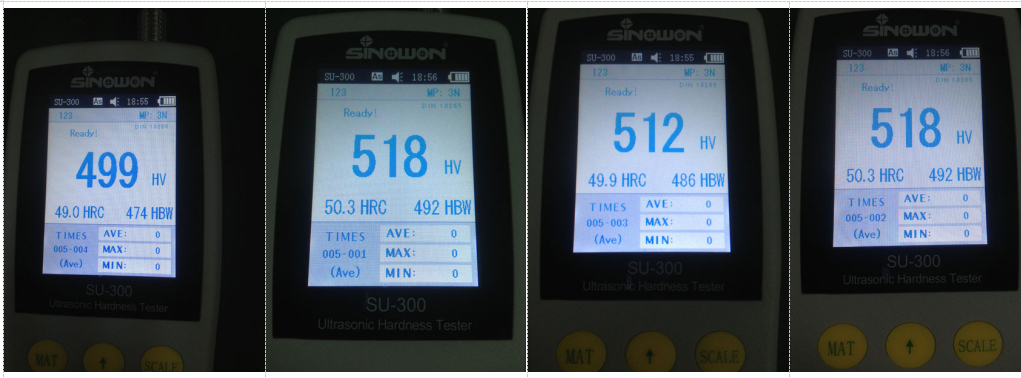

四、 以下是部分测试数据图片:



五、总结

由以上数据我们可以看出,超声波硬度计和台式显微硬度计测量的数据基本上是一致的,超声波硬度计SU-300实现了快速,高效的无损测量目的,相比台式的显微维氏硬度计,简化了大量的步骤,节省了很多时间跟资金成本;根据贵司的实际情况,建议贵司可以选购一台超声波硬度计SU-300配置3N电动测头。
