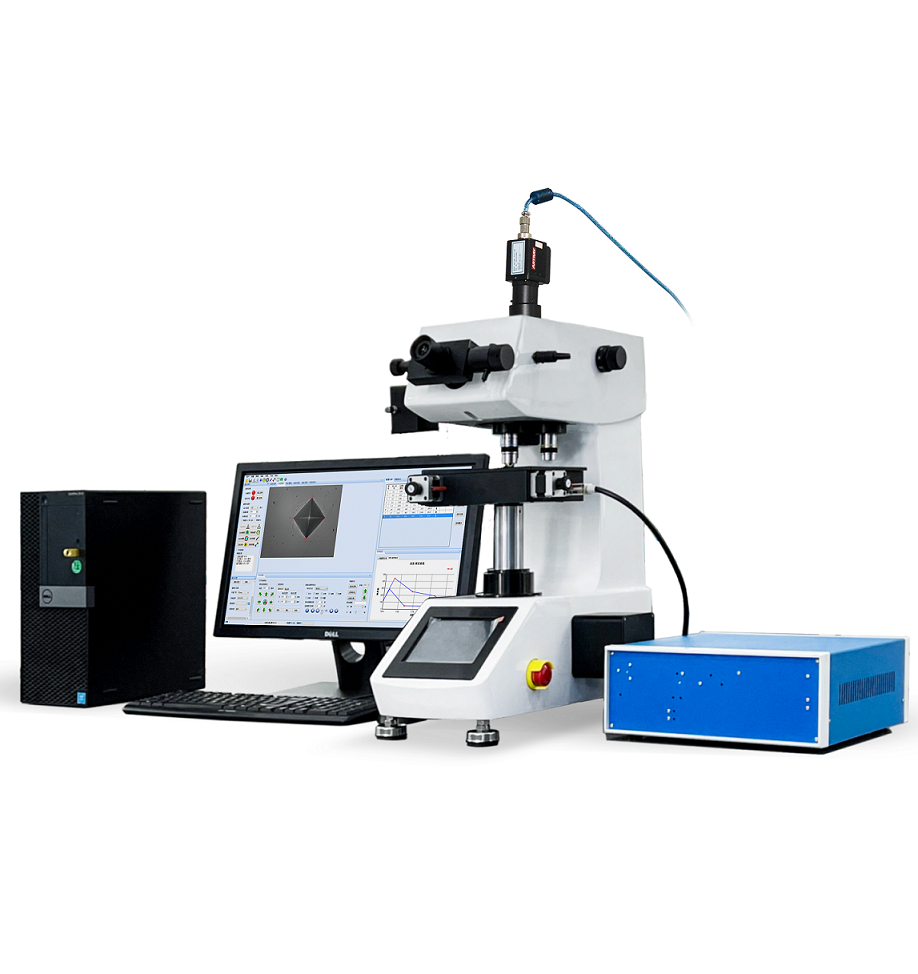

AutoVicky ZHV-VH1010 全自动显微维氏硬度测量系统

产品介绍：

本机是光、机、电一体化的高新技术产品，采用闭环式加载控制系统，试验力精度高，示值的重复性及稳定性佳。

采用全新的高分辨率触摸屏，显示直观清晰，操作方便，显示屏背光可调、具备节能模式。配备数显测微目镜，不用查表，也不用输入压痕对角线，在屏幕上直观地显示试验力、压痕长度、保荷时间、测量次数、转换标尺、日期时间，操作时只要测量压痕按目镜按钮，即可自动计算出硬度值并显示在屏幕上。

硬度测试结果实时保存，任意数据可选删除及打印输出，自动计算最大、最小、平均值；并配有RS232接口供用户连接电脑输出。

可选配LCD视屏测量装置和CCD图像自动测量系统。

适用范围：

黑色金属、有色金属、IC薄片、表面涂层、层压金属；玻璃、陶瓷、玛瑙、宝石、薄塑料等；碳化层和淬火硬化层的深度及梯度的硬度测试。

功能特点 ：

u 全新机械结构设计,机架结构坚固

u 采用高精度电机驱动

u 作业平台空间大，可实现大件测量并适合更换大型工作平台

u 高精密步控电加载技术

u 主试验力加载速度极快，效率提高

u 高精度传感器配合控制系统

u 独有力值曲线图

u 加卸载速度更迅速、精准

u 可实现远程控制，操作简单

技术参数：

ATS-100硬度测量系统:

测量系统基本功能：

l压痕图像自动识别能力领先，检测效率、稳定性和检测结果准确率高；

l二种标定：光学标定、（手动/自动）硬度块标定。硬度块支持多次取平均、任意多标准块-分段标定优选测量；

l自动测量之外，还有三种手动测量可选：四边测量、对角测量和四点测量（四顶点选择顺序可任意）。

l支持三种压痕标记形式：“矩形框”、“红十字”及“圆形”；

l手动测量时，具有放大镜功能，方便找到压痕顶点位置；

l独特的键盘快捷键功能，快速移动选定顶点，使测量操作更加高效；

l提供压痕对角线的像素距离与物理距离，并实时计算当前载荷下的HV/HK值；

l自动切换转塔（物镜、压头切换）；

l500万的数码摄像头，在计算机上显示压痕视频。可抓拍、存储图像；

l实时显示并更新当前硬度计的状态：当前压头/物镜、保荷时间、加载力大小等；

l可手动测量两点之间的距离；亦可将多组距离同时显示视频或图像上；

l不同分辨率、不同物镜、不同载荷时，软件将自动选择最佳标定系数；

l所有测试点信息可以单独或者根据客户需求识别标明。测试点识别信息会显示在测试值序列表和压痕图中，方便查询。此项功能对后续分析处理非常重要；

l参照GB、DIN、ISO、ASTM等硬度转换标准，可实现：维氏HV、努氏HK；洛氏： HRC、HRA、HRB、HRD、HRE、HRF、HRG、HRK；表面洛氏：HR15N、HR30N、HR45N、HR15T、HR30T、HR45T；布氏 HBS、布氏 HBW 等硬度值之间的互相转换；

l测量硬化层路径序列时，有多种灵活初始化设定模式，自动保存并导入前次路径序列；测量路径，亦可任意另存，以备重新载入；

l路径序列测量结果，自动生成相应的硬化层深度值及硬度变化曲线图；

l测量数据可选多种分析模式；所有结果，都可以设入图文报告；

l报告内容、格式可灵活设定，自动生成word与excel文档；

l可以设定密码和管理权限：普通操作员只能按照设定好的设置进行硬度的测量；

l内置各标准硬度值转换工具，可自动对测量硬度值依照表格进行换算，并列入结果表。

高级功能：

l自动对焦功能

可实现压痕自动对焦，单压痕对焦时间2-5秒。

l路径规划功能

作为距离测量功能的拓展，通过鼠标点选图像，完成待测路径的17种模式精确规划。

1) 自由选点：点选图像任意位置，成为待测路径。

2) 任意方向：点选任意起点，任意方向的直线段。

3) 边缘法线：点选边缘附近，自动生成法线段。

4) 两点法线：点选边缘二端，生成中心法线段。

5) 角平分线：三点构造角度，生成角平分线段。

6) 圆形路径：二点定圆心/半径，顺时生成路径。

7) 边缘轮廓：点选边缘附近，自动沿边生成路径。

8) 边缘等距：沿边缘，点选距离，生成等距线段。

9) 锯齿波形：周期、齿高、齿对称度可量化设定。

10) 两点中心：点选图像上的两点，生成中点作为待测路径。

11) 行：点选任意起点，任意方向的直线段，中间可变距。

12) 多行：多行路径点。

13) 锯齿：锯齿形的多行。

14) 插值：两点间插入固定个数/距离的路径点。

15) 矩阵：矩形阵列的路径点。

16) 轮：轮形路径点。

17) 环：环形路径点。

l提供压头/镜头偏移校准功能，消除压头和镜头之间机械偏差，修正系统整体误差，从而提高硬度检测结果的准确性。

l边缘扫描功能。

l通过XY自动平台的移动，能将所指定物体的边缘进行扫描，描绘物体边缘轮廓图。

l全景拼接功能。

l通过“全景扫描”功能，可以获得指定范围的全景图，并在图上做任意的路径规划。

l区域模式 &连打连测功能。

l对于同一视野内可能存在多个压痕，可选择区域模式，每次测量时仅考虑设定范围内的压痕。连打连测时开启区域模式，能避免同一视野多个压痕导致测试中断的情况。曲面修正功能。

l曲面修正功能

l符合ASTM E384标准表一、表二，提供球、杆等曲面件测试修正需求。

l角度修正功能。

l能够通过角度的自动修正，消除平台与摄像头之间的角度偏差，提高平台定位精度。

l断裂韧性功能。

l能够勾选断裂韧性功能，测量压痕断裂韧性数据。

l多试样全景拼接功能。

l可对多个试样同时进行全景拼接，然后在这些全景图上做路径规划。最后完成连打连测。

软件主要技术参数：

l自动XY平台：超精密研磨等宇航级加工工艺。

l优越的密封性能，保证了长期使用回复精度的稳定性。

平台尺寸：255mmx205mm/310mmx255mm（可根据客户需求选择）

l XY向最大位移：50x50mm/110x110mm(可根据客户需求选择），最小步进0.625um

l回复精度：单程全程≤10um

                   扫描全程≤20um

l摄像头：高速高清摄像头。

产品优势：

l可实现全图扫描，将产品整体图形扫描至电脑，选择任意位置，产品自动移动至所需要位置。

l可支持17种方式的路径规划，设置任意数量比如设置30点坐标，点击开始，机器自动完成30点测量，无需人工操作，自动加载，自动对焦，自动测量。

l无需人工找焦距，机器自动对焦，全部机器完成，避免人工测量误差，也可手动，手自一体。
