全自动显微维氏努普硬度计

全自动显微维氏努普硬度计


1.产品应用:

维氏硬度测量方式基于光学测量。先用方锥形金刚石压头去压材料表面,保持规定时间后,用测量压痕对角线长度,再按公式来计算硬度的大小。 这种方法测量的材料范围很广, 但测试样本必须抛磨至合适尺寸方可进行检测。 显微维氏硬度计的试验力比较轻,从10gm to 1kgf不等, 而普通维氏硬度计试验力可达50 kg以上。

显微维氏和努普的测量方式可应用于大部分材料的硬度检测,包括金属、陶瓷和复合材料等。维氏硬度计的压头小, 适用性广泛,通过压痕轮廓的测量,可以实现对细薄材料的硬度测量,如测量箔片、细小零件的表面、表面硬化层的深度等。



2. 产品介绍:

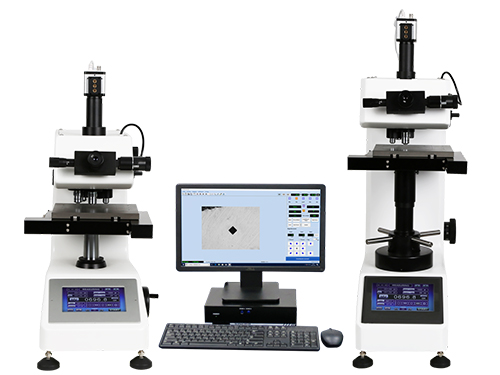

AutoVicky ZVK-1050AF是“一拖二”式的硬度计,一台电脑和一个控制器同时控制两台硬度计: AutoVicky ZVK-1000F 自动显微努普硬度计和AutoVicky ZHV-50A 维氏硬度计。

它具备自动X-Y载物台和自动对焦系统, 能自动测量维氏或努普压痕。自动化操作减少了人工操作带来的误差,测量结果更精准,过程更简单,大大提高了工作效率。

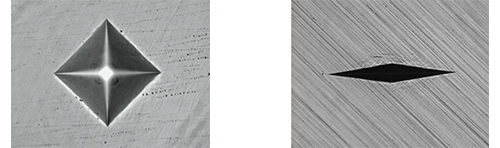

          维氏测量压痕                                               努普测量压痕

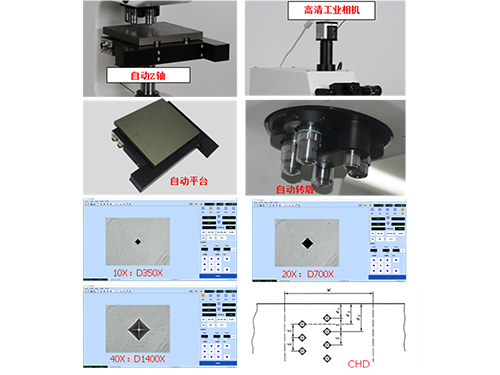

3. 产品特点:

l 自动平台,自动对焦,自动测量,双维氏/努普 压头;

l  加载力: 精准的自重保证了加载力系统可靠和准确;

l 光路:高分辨率光学显微镜路,使压痕图像清晰、清晰;

l  自动转塔:测量物镜,观察物镜和压头自动进行切换;

l  自动平台:系统自动控制X-Y平台;

l  自动对焦:结合高分辨率光学系统, 高清工业相机,Z轴升降马达和自动对焦算法,实现试样焦平面的自动对焦;

l  自动测量: 3A有灵活的软件模块框架, 使用多线程技术,自动对焦技术,图像识别技术;实现了从物镜/压头切换,压痕打压,压痕测量,硬度值计算,到最后生成报告的自动化测量。




4. 产品技术参数:

产品名称

全自动显微/维氏/努普硬度计

型号

AutoVicky ZVK-1050AF

货号#

822-340AF

对焦模式

显微维氏/努氏: 双自动对焦/手动对焦; 普通维氏: 手动对焦

加载系统

高精度砝码

显微硬度加载力

gf

10 / 25 / 50 / 100 / 200 / 300 / 500 / 1000

mN

98.07/ 245.2/ 490.3/ 980.7/ 1961/ 2942/ 4903/ 9807

普通维氏硬度加载力

Kgf

1 /2/ 3 / 5 / 10 / 20 / 30/50

N

9.807 / 19.614 / 29.421 / 49.035 / 98.07 / 196.14 / 294.21 / 490.35

加载机构

试验力自动加载,保荷和卸载

保荷时间

5 ~ 99 秒,可调节

转塔

自动转塔

160mm双光学显微镜系统

高分辨率光学显微镜路径

10倍数码测量目镜

显微维氏/努普测量10倍, 40倍物镜

普通维氏测量10倍, 20倍物镜

0.5倍带摄像头的C型支架,用于双目测量

放大倍数

光学测量倍数:100x, 200x, 400x( 10x, 20x, 40x 物镜 and 10x 目镜 )

电子测量倍数:350x, 700x, 1400x

光源

LED 光源

图象采集装置

130万像素数字CCD图象采集装置

样品最大高度

90mm

样品最大深度

110mm

硬度标尺

HV 、HK

自动载物台

类型

电子型

尺寸

200 × 180 mm

最大移动量

100 × 100 mm

动力

步进电机

分辨率

0.5um

驱动控制器

VickyControl2000

硬度测量软件

3A: 自动平台、自动对焦、自动测量

PC系统

戴尔 OptiPlex3046MT

LCD 显示器

21.5” 戴尔 LCD 显示器

执行标准

ASTM E-92, ISO 6507, GB/T4340

净重

150Kg

工作电压

AC 220V/50Hz 或 110V/60 Hz



5. 自动测量软件:

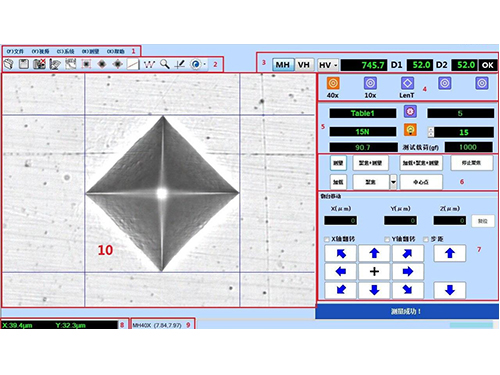

5.1 软件界面: 3A


5.2直接控制硬度计主机

软件工具栏可以直接控制主机的转塔, 试验力加载、保荷和卸载, X-Y运动平台和Z轴自动对焦,物镜-压头-物镜自动切换,光源亮度,硬度标尺及通信口参数等可进行设置并反映在软件界面上。双向可相互沟通, 操作性佳。



5.3对压痕进行自动测量

自动测量实现单个压痕从打压,测量到记录,显示整个过程。通过对转塔控制,试验力控制,使用自动对焦技术,图像识别技术,实现对试样的维氏硬度计进行自动测量。压痕可视深度为1mm,对焦分辨率可达0.2um。五秒内完成对焦,8秒内完成测量。

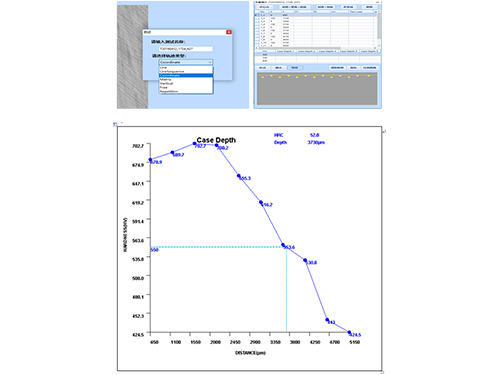

5.4硬度梯度自动测量

实现试样硬度梯度的编程测量,并生成深度-硬度曲线,实现诸如零件渗氮层测量,渗碳层测量等功能。


5.5测试精度标定

系统具有标定功能,任意物镜下测量倍数标定可随时更换。

软件系统可控制自动载物台进行编程移动,可进行相关的样品的路径存储功能允许复杂的随机测量;根据不同测试样品需求选择 直线、之字形线、圆、弧线、随机点、矩阵、自学习模式等移动编程方式,简化了测量条件的设置过程。

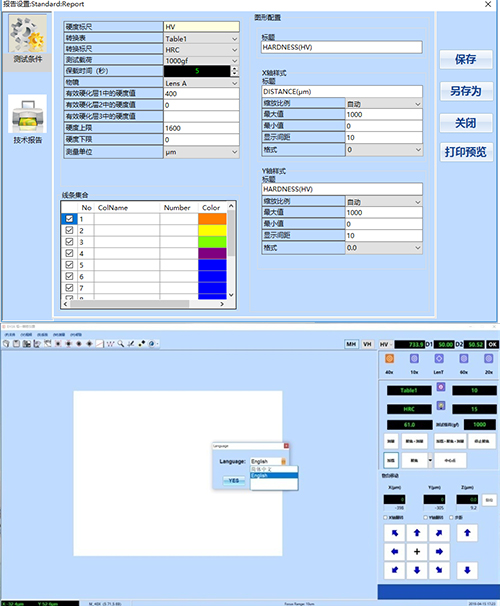

5.6数据存储、输出及图片打印

可存储编程数据,可打印出包含数理统计及硬化层深度曲线的测试报告,还可打印观察到的样品形貌图。直接反映出压痕及背景的显微组织。



5.7多语言选择

软件界面中、英文可选,提供软件使用的通用性。

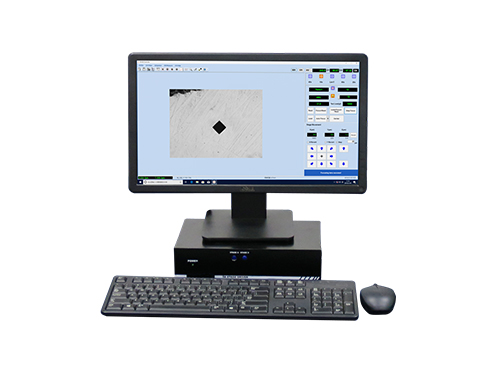

6. 电脑配置:

标配包含戴尔电脑和测量软件,3A硬度测试软件在英文WIN10操作系统下使用。

No.

主要配置

Qty

1

DELL 台式机3046MT

1

2

G4400处理器

1

3

4G 内存

1

4

500G硬盘

1

5

主板Inter H110

无光驱/集成显卡

双串口卡/ PCIE插槽

1

6

21.5” 显示器

1

7

Win7 32位系统

1

8

电源100-240V

1






7. 标准配置:

产品 : AutoVicky ZVK-1050AF

数量

主机:AutoVicky ZVK-1000F/AutoVicky ZHV-50A

2

彩色数显触摸操作面板

2

电子式测量显微镜(带10倍目镜)

2

物镜: 10X, 20X, 40X,  ( 内置 )

5

显微维氏金刚石压头

1

维氏金刚石压头

1

努普金刚石压头

1

自动载物平台:100x100mm

2

LED 冷光源照明系统 (内置)

2

电源线电源适配器

2

水平调底脚

8

数字图像采集装置

2

标准测试块(700~740HV1: 1个, 400~500HV0.5: 1个;

700~740HV5: 1个, 400~500HV10: 1个; 600~700HK1: 1个)

5

戴尔电脑和21.5” LCD 显示器

1

机器平台控制器

1

硬度测量软件光盘、加密狗、操作手册

1

防尘罩

2

辅助工具( 螺丝刀)

1

维护指导手册

1

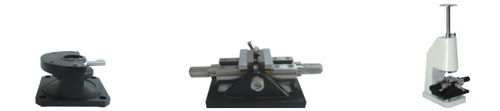

8. 可选附件图片:


     薄片夹具                       精密台钳                        水平细棒样品夹具


     镶嵌件夹具                    多功能倾斜夹具                         压平器
