薄工件洛氏测试报告
您的位置:首页>体验中心

一、试样
客户提供的试样共1件,如下图所示;测试部位为表面区域,如下图所示:


二、测试仪器
本次测试使用洛氏硬度计Vexus SHR-150D,维氏硬度计Vicky HV10,显微硬度计Vicky MHV1000,超声波硬度计SU-300H对比测试;

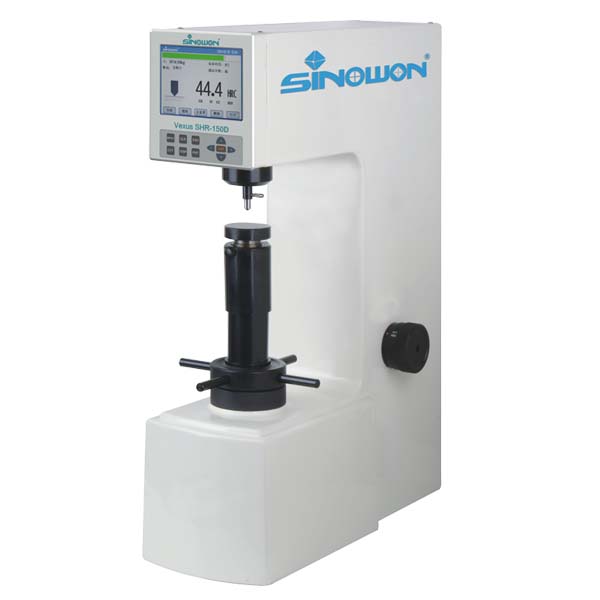

Vexus SHR-150D

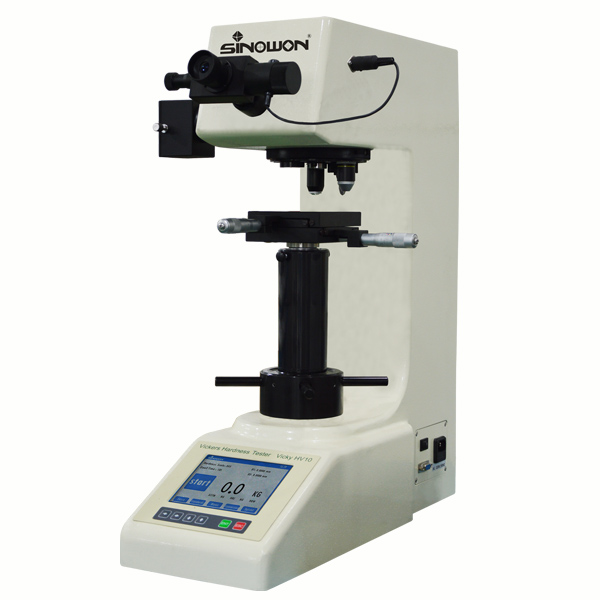

Vicky HV10

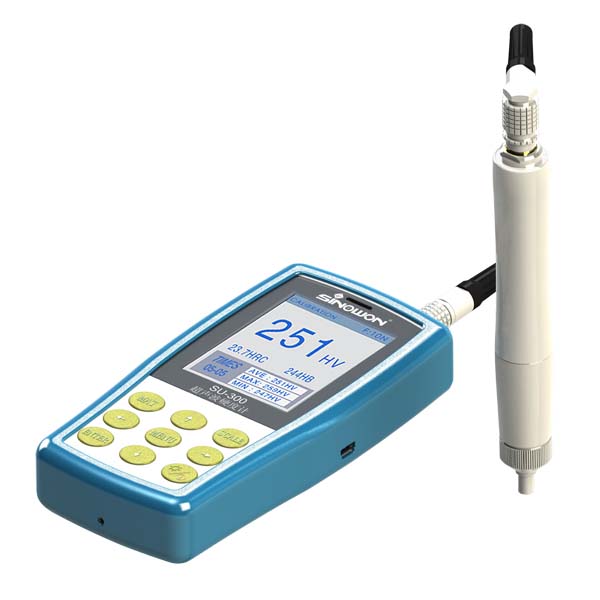

SU-300H



三、测试数据
1) 如下图:1. 为了测试方便,把式样分为5个区域。如:(图1)

分别用前三种台式机试打材料硬度,发现式样材料都比较硬,而且表面有硬化层。

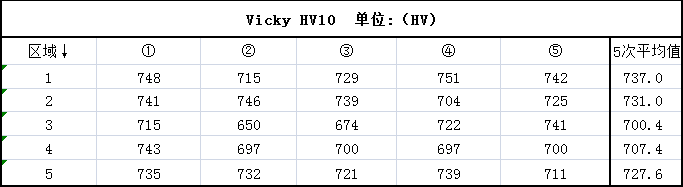

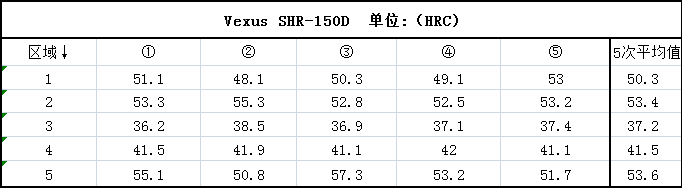

测试数据报表



通过上述两台机的数据,可以看出式样的材料硬度和表面硬化层的硬度不一样,而且式样的表面硬度各个位置都不一样,很明显式样硬度不是很均匀。

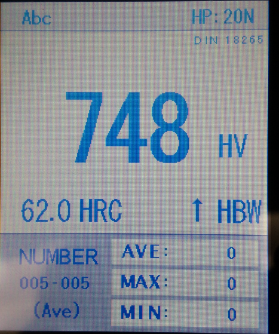

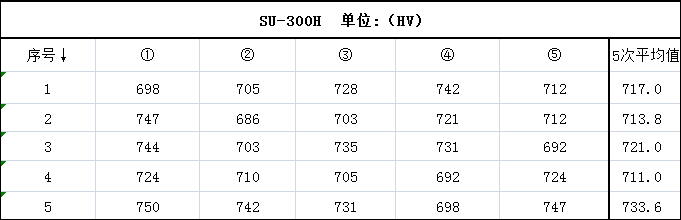

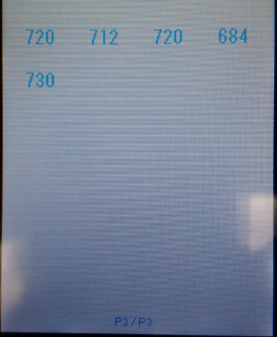

再使用超声波硬度计SU-300 +2kgf手动测头对上述试样进行测试。结果如下表:
备注(为防止人为误差,测试过程使用了MU-100手动测头支架)




四、数据分析

Vexus SHR-150D 测试的式样的材料硬度,准确的反映各位置硬度;
Vicky HV 10、SU-300H测试都是表面硬化层的硬度,比对数据后测试平均值的最大偏差为21HV,最小偏差为4HV。


五、总结

1)数据对比:
由以上数据分析可知, Vicky HV 10, SU-300H对试样硬度的测试平均值都很接近,能精确稳定的测试试样的硬度值。
台式硬度计 Vicky HV10,比较笨重,不易便携;对试样表面要求严格;测试速度20S/次以上,不适合全检或大批量抽检。而超声波硬度计SU-300H,便携、压痕小,可测试产品的任意表面的硬度值,测试速度3S/次,适合全检,大件或异形件产品硬度检测。
贵公司可根据自己产品及检测的需要,选择最合适的硬度计测试贵司产品的硬度。
2)仪器购买建议:
客户可购买超声波硬度计SU-300和2kgf手动测头对上述试样进行测试,可选配测试支架。(全检)
或者Vicky HV 10维氏硬度计(抽检式样)
