如何测量焊接件热处理区域的硬度？

发表时间：2022-09-15

澳大利亚经销商反馈用户需要现场测量焊接件HAZ热影响区域的硬度，但HAZ区域宽度只有1.5~2mm，因里氏硬度计冲击压痕较大，无法有效测量。

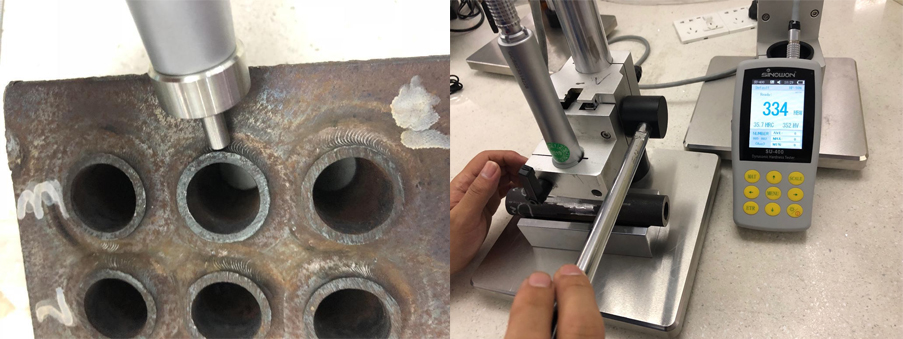

当前测量HAZ热影响区域比较有效的便携式硬度计为超声硬度计，我们推荐SU-300+50N HP-5K手动测头。因超声波硬度计谐振杆的直径仅为2.46mm，压头为锥形金刚石压头，且测试后压痕的宽度为0.35mm左右，使用我司标配的手动测头测帽就可轻松对HAZ区域进行精准测量。

HAZ最高硬度是评价钢种焊接性的重要指标之一，比碳当量更为准确。采用焊接热影响区最高硬度作为一个因子来评价金属焊接性（包括冷裂纹敏感性），不仅反映钢钟化学成分的作用，还反映了焊接工艺参数影响下形成的不同组织形态的作用。

因为硬度与强度有一定的对应关系，即强度高，对应的硬度也高。因此焊接热影响区最高硬度也反映了焊接热影响区的强度，而焊接热影响区的强度超高，会导致其塑性降低，从而易形成裂纹或裂纹易于扩展。另外，不同的组织形态的硬度值也不一样，在钢中，高碳马氏体（孪晶马氏体）的硬度值最高，且高碳马氏体的塑性、韧性最差，所以焊接热影响区最高硬度也可以间接反映接头的性能。

焊接热影响区的最高硬度值的数值越高，其对就的强度就越高，韧性、塑性就越差。除此之外，在如汽轮机转子等焊接件中，由于不能对工件进行破坏，因而性能检测的方法有限。而硬度作为一种便捷可靠地检测手段，优势显著。因些，重要结构中，对焊接热影响区最高硬度有一定的限制，并作为评价指标之一。

上一篇：超声硬度计之二合一战斗机

下一篇：超声硬度计之选型大秘密
