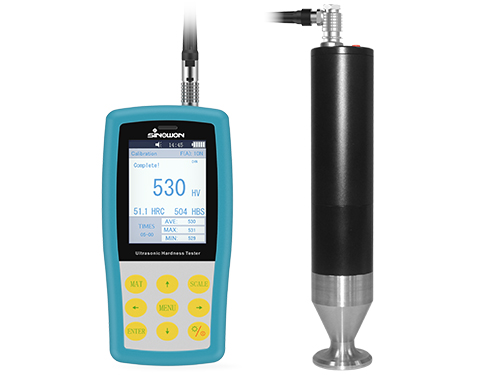

SU300M电动超声波硬度计

SU300M电动超声波硬度计


注:图片仅供参考,出货以实物为准。



SU-300主机和测头采用流线型设计,抗干扰铝合金外壳,高强度防刮玻璃面板,运用高速运算MPU系统,搭配3.2“高亮度彩色液晶屏, 无线蓝牙数据打印和传输技术,人机交互界面一目了然。



应用领域

SU-300M电动超声硬度计采用积木式模板化设计,搭配电动超声测头MP-300, MP-500, MP-800, MP-1000可以测量轧辊,螺杆,风电等有镀铬,镀铜,渗碳,渗氮层试样的电镀层硬度。

产品特点:

精度高:测试精度可达HV: ±3% HV,HR:±1.5HR,HB: ±3%HB;

压痕小:肉眼无法直接观测,需要用高倍金相显微镜才能发现;

速度快:测试结果在6秒内输出,比显微硬度计效率提高了20倍;

大屏幕:3.2″的彩色屏幕上直接显示当前测量值、最大值、最小值、平均值和硬度转换值;

操作简便:只需轻轻一键操作,就可快速出测试结果;

无线打印:支持无线蓝牙打印和数据传输

技术参数

产品名称

超声硬度计

型号

SU-300M

货号

882-141M

可选测头

手动测头:10N、20N、49N、98N;电动测头:3N、5N、8N、10N

测量范围(DIN)

HBS:100-500; HV:100-1500; HRC:20-68; HRB:55-100; HRA:37-85; Mpa: 255-2180N/mm







测量精度(%)

硬度标尺

﹤250HV

250~500HV

500~800Hv

﹥800HV

HV0.1

6

7

8

9

HV0.3

6

7

8

9

HV0.8

5

5

6

7

HV1

5

5

6

7

HV5

5

5

5

5

HV10

5

5

5

5

硬度标尺

维氏(HV);洛氏(HRA、HRB、HRC);布氏(HB);肖氏(HS)

显示屏

3.2“彩色液晶屏

数据显示

测量值,最大值,最小值,平均值,硬度转换值和测量模式

语言选择

中文、英文、德语、葡萄牙语、土耳其语

数据输出

RS232数据输出

数据打印

蓝牙无线打印机

数据存储

可存储20组校正数据和1000组测量数据

文字输入

支持数字及字母录入

工作环境

温度:-10℃~50℃;    湿度:30%~80%

仪器电池

可充电锂电池,工作电压4.2V,3200mAh

充电电压

AC220V/50Hz, 110V/60Hz

主机尺寸及重量

主机尺寸:160x80x31mm;主机重量:500g(不包括探头)

包装尺寸及重量

外包装尺寸:400x320x150mm;包装重量:5Kg

标准配置

产品名称

货号

产品名称

货号

产品名称

货号

主机SU-300

882-141M

10N电动测头

882-251

防震仪器箱

882-901

洛氏硬度块(58~65)HRC

882-641

测头数据线

882-801

内六角扳手

/

USB充电器

882-851

产品装箱单

SU-300M

说明书

SU-300M

产品合格证

SU-300M

产品保修卡

SU-300M

/

/

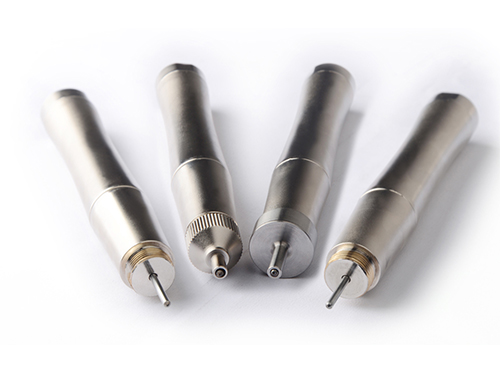

超声波硬度计手动测头






手动测头特点:

●超声波接触阻抗方法;
●无需借助外部支架就可获得精确的硬度测量值;
●360°无死角快速测量;
●优异的人体工程学设计便于握紧测头;
●测头尺寸和重量使得测量角度的控制更为得心应手;
●在固定的位置甚至材料的边缘都能准确快速的测量;
●表面压痕非常小,非常便于材料和工件的后期处理。



技术参数:

测头类型

HP-1K

HP-2K

HP-5K

 HP-10K

货号

882-311

882-321

882-331

882-341

真实试验力

10N

20N

50N

98N

直径

22mm

22mm

22mm

22mm

长度

154mm

154mm

154mm

154mm

谐振棒直径

2.4mm

2.4mm

3mm

3mm

测量面最大粗糙度

Ra<3.2um

Ra<5um

Ra<10um

Ra<15um

工件最小重量

0.3kg

0.3kg

0.3kg

0.3kg

工件最小厚度

2mm

2mm

2mm

2mm

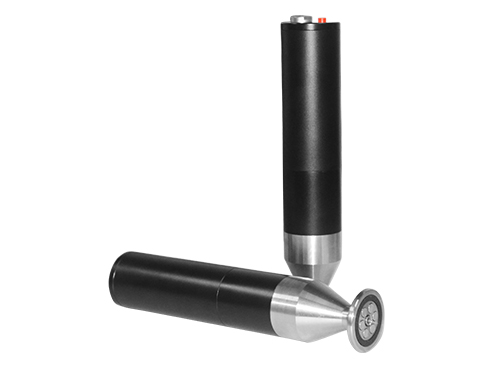

超声波硬度计电动测头





手动测头特点:

●超声波接触阻抗方法;
●无需借助外部支架就可获得精确的硬度测量值;
●360°无死角快速测量;
●优异的人体工程学设计便于握紧测头;
●测头尺寸和重量使得测量角度的控制更为得心应手;
●在固定的位置甚至材料的边缘都能准确快速的测量;
●表面压痕非常小,非常便于材料和工件的后期处理。



技术参数:

测头类型

HP-1K

HP-2K

HP-5K

 HP-10K

货号

882-311

882-321

882-331

882-341

真实试验力

10N

20N

50N

98N

直径

22mm

22mm

22mm

22mm

长度

154mm

154mm

154mm

154mm

谐振棒直径

2.4mm

2.4mm

3mm

3mm

测量面最大粗糙度

Ra<3.2um

Ra<5um

Ra<10um

Ra<15um

工件最小重量

0.3kg

0.3kg

0.3kg

0.3kg

工件最小厚度

2mm

2mm

2mm

2mm

超声波硬度计电动测头





MU-100(#882-301)


MU-200(#882-201)

3.jpgMU-300(#882-101)


MU-400(#882-401)














        超声波硬度计压痕示意图                                            硬度块

支撑环参数:



支撑环名称

平面支撑环

小圆柱支撑环

大圆柱支撑环

货号

882-511

882-521

882-531

应用范围

平面试样

直径8-22mm试样

直径16-80mm试样



支撑环及保护帽:








平面支撑环(#882-511)

小圆柱支撑环(#882-521)

大圆柱支撑环(#882-531)

标准探头保护帽(#882-711)

深孔探头保护帽(#882-721)


使用圆柱支撑环测量圆柱的硬度值             使用深孔保护帽测量螺帽的硬度值


超声波硬度计探头应用领域:

试验力

模式

特性

典型应用

98N

标准长度(手动)

压痕较大,对表面要求低

小型锻件、铸造材料、焊缝检查、热影响区

49 N

标准长度(手动)
长探头(手动)
短探头(手动)

常用
延长30mm
长度缩短(90mm),电子元件分离式布置

感应硬化或渗碳零件,如凸轮轴、涡轮焊缝检查、热影响区
测量凹槽、齿侧和齿根
涡轮叶片、直径大于90 mm的管道内壁

10 N

标准长度(手动)
长探头(手动)
短探头(手动)

容易加压,提供小半径测试的控制
延长30mm
长度缩短(90mm),电子元件分离式布置

离子渗氮冲模、模壳、夹具、薄壁件
轴承、齿侧
涡轮叶片、直径大于90 mm的管道内壁

10N

电动探头

电机加载

光滑的精密零件、齿轮、轴承滚道

8 N

电动探头

电机加载

光滑的精密零件、齿轮、轴承滚道

3 N

电动探头

电机加载,凹痕更小

薄层,如钢筒上的铜或铬;铜轮转影印筒;镀层、表面硬化件
