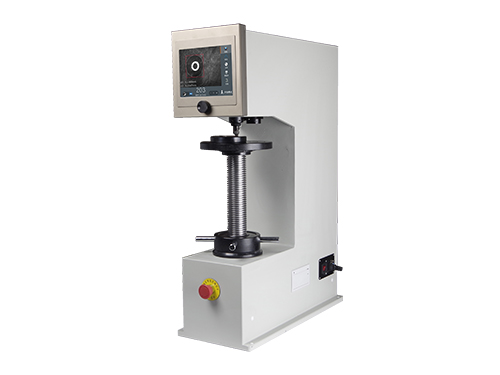

Vision SHB-3000X视觉布氏硬度计
一、产品介绍
Vision SHB-3000X视觉布氏硬度计主要用于测量材料的布氏硬度。采用机架结构设计及嵌入式视觉芯片技术,将视觉芯片直接嵌入在仪器控制系统中,直接通过主板进行图像的处理和测量,不再需要操作系统,避免通过操作系统来驱动程序而引起的死机等故障;测量方法直观,结构稳定,控制精度高,省时省力。

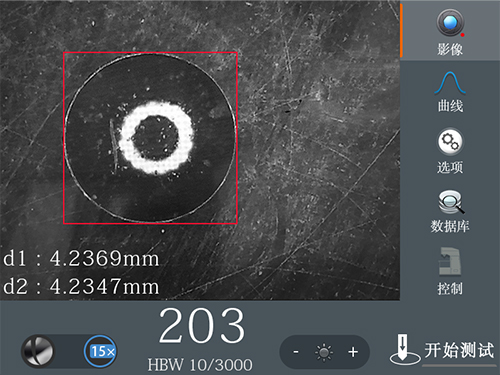

该机采用电子控制自动加荷,计算机软件编程,高倍率光学测量,光电传感等系统,采用步控技术,保证试验力的加载无过冲。通过手动拟合压痕边缘,自动计算布氏硬度并显示在液晶屏上,读数准,操作方便。
二、产品特点:
l 高精密步控电加载技术,主试验力加载速度快,效率高;
l 全新机械结构设计,机架结构坚固;
l 视频实时测量、准、稳定;

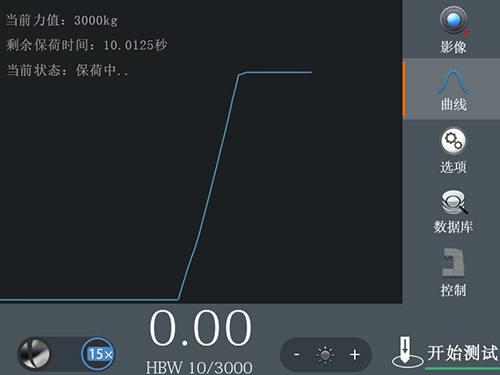

l 各项操作过程和试验结果的数据均可在屏幕上显示;
l 高精度传感器控制系统,加载速度、卸载速度更迅速,更精准;
l 采用独特的嵌入式视觉技术,测量操作简单,极大的减少人为误差,五分钟即能学会测量,不同的人测量的结果基本一致;
l 可实现远程控制,操作简单;
l 通过屏幕能调节测量光源强弱;
l 测量压痕稳定;
l 能预置试验力保荷时间;
l 极快的加载速度:试验力加载时间3.5—8秒;
l 试验力精度高,力值的保压波动千分之二;
l 全过程智能控制:分段施力、平滑变速、高精度高速步控等;
l 实验结果的数据可通过打印机输出。
三、应用范围
适用于铸铁、钢材、有色金属及软合金等材料的硬度测定,也适用于硬质的塑料、电木等某些非金属材料硬度的测定。
四、视觉系统相对目镜测量的优势
l 直接在需要进行测量的表面进行测量,不存在视觉误差。传统结构的硬度计采用目镜测量,刻度线与压痕不是在一个平面上,不同的视角下,刻度位置与压痕位置会产生视觉差,导致不同的视角和不同的人员测量结果有差异;
l 测量精度高:不存在机械目镜的回差问题。机械目镜螺旋测微结构刻度分辨率为10µm左右,而且存在机械回差,需要严格定义测量手法。视觉系统的图像传感器像素间隔为7.5µm,精度相对高,测量一致性好;
l 可提供多种测量方式的二维同时测量,简化测量过程,提高测量速度;
l 具备矩形切线测量法;
l 无视觉疲劳,减少测量劳动强度。视觉系统采用65K真彩TFT液晶屏,观察舒服不疲劳,而且可以多人同时测量。
五、技术参数
名称 | 视觉布氏硬度计 | |
型号 | Vision SHB-3000X | |
货号# | 831-155 | |
试验力 | 牛顿(N) | 612.9, 980, 1226, 1839, 2452, 4900, 7355, 9800, 14700, 29400 |
千克力(kgf) | 62.5, 100, 125, 187.5, 250, 500, 750, 1000, 1500, 3000 | |
测量范围 | (8~650) HBW | |
布氏标尺 | HBW2.5/62.5 HBW10/100 HBW2.5/187.5 HBW5/125 HBW10/250 HBW10/500 HBW5/750 HBW10/1000 HBW10/1500 HBW10/3000 | |
布氏硬度值读取 | LCD显示,内置打印机 | |
物镜和测头切换 | 自动 | |
聚焦方式 | 手动 | |
转换标尺 | HR、HV、HK等 | |
保荷时间 | 0~60s | |
总放大倍率 | 20X | |
试件最大高度 | 240mm | |
压头中心到机身距离 | 160mm | |
最小测量单位 | 1µm | |
电源 | AC90-240V,50-60Hz | |
外形尺寸 | 580x250x830mm | |
毛重/净重 | 170kg/140kg | |
执行标准 | JJG150,GB/T231,ISO6506 |
五、标准配置
产品名称 | 货号# | 产品名称 | 货号# | 产品名称 | 货号# |
主机 | 831-155 | Ø5mm 钢球压头 | 831-421 | 电源线 | 831-801 |
标准硬度块 HBW 10/3000 | 831-601 | Ø2.5mm 钢球压头 | 831-431 | 附件箱 | 831-901 |
标准硬度块HBW 5/750 | 831-611 | Ø200mm 工作平台 | 831-551 | 电源线 | / |
Ø10mm 钢球压头 | 831-411 | Ø60mm 工作平台 | 831-501 | 防尘罩 | 831-911 |
保险丝2A | / | Ø40mm V型工作平台 | 831-521 | 合格证/保修卡/说明书/装箱单 | Vision SHB-3000X |
