一、试样
客户提供的试样共1件，如下图所示；测试部位为表面区域，如下图所示：

二、测试仪器
本次测试使用洛氏硬度计Vexus SHR-150D，维氏硬度计Vicky HV10，显微硬度计Vicky MHV1000，超声波硬度计SU-300H对比测试；

三、测试数据

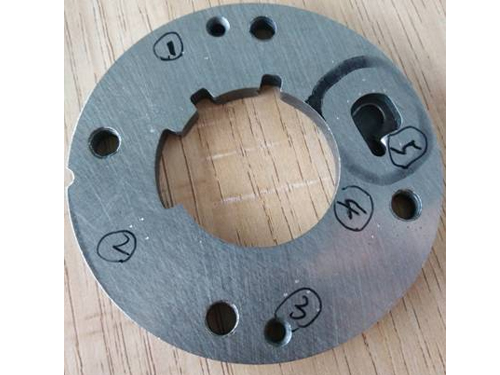

1） 如下图：1. 为了测试方便，把式样分为5个区域。如：（图1）

分别用前三种台式机试打材料硬度，发现式样材料都比较硬，而且表面有硬化层。

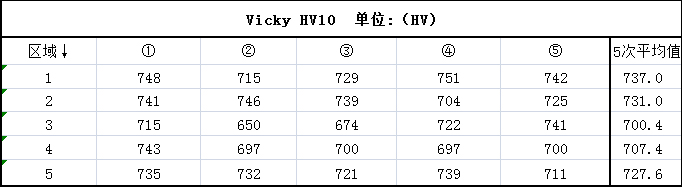

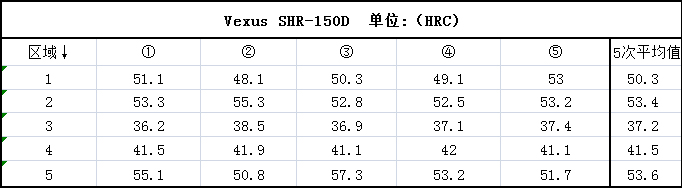

测试数据报表



通过上述两台机的数据，可以看出式样的材料硬度和表面硬化层的硬度不一样，而且式样的表面硬度各个位置都不一样，很明显式样硬度不是很均匀。

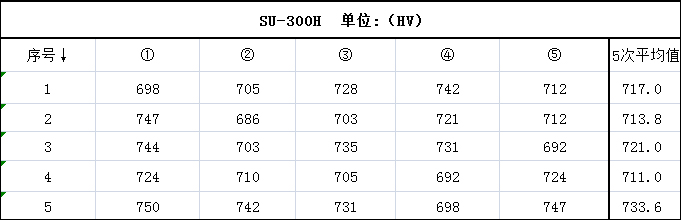

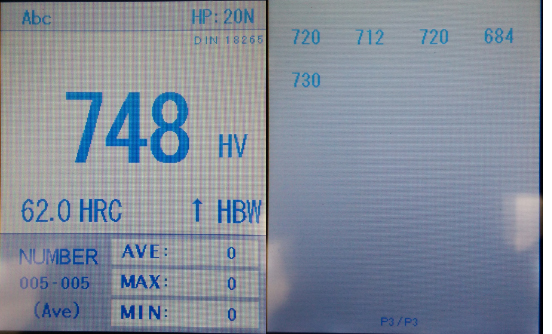

再使用超声波硬度计SU-300 +2kgf手动测头对上述试样进行测试。结果如下表：
备注（为防止人为误差，测试过程使用了MU-100手动测头支架）


 超声波硬度计测试的结果和维氏Vicky HV10 结果对比如下图：




四、数据分析

Vexus SHR-150D 测试的式样的材料硬度，准确的反映各位置硬度；
Vicky HV 10、SU-300H测试都是表面硬化层的硬度，比对数据后测试平均值的最大偏差为21HV，最小偏差为4HV。

五、总结

1）数据对比：
由以上数据分析可知， Vicky HV 10， SU-300H对试样硬度的测试平均值都很接近，能精确稳定的测试试样的硬度值。
台式硬度计 Vicky HV10，比较笨重，不易便携；对试样表面要求严格；测试速度20S/次以上，不适合全检或大批量抽检。而超声波硬度计SU-300H，便携、压痕小，可测试产品的任意表面的硬度值，测试速度3S/次，适合全检，大件或异形件产品硬度检测。
贵公司可根据自己产品及检测的需要，选择最合适的硬度计测试贵司产品的硬度。
2）仪器购买建议：
客户可购买超声波硬度计SU-300和2kgf手动测头对上述试样进行测试，可选配测试支架。（全检）
或者Vicky HV 10维氏硬度计（抽检式样）
