{dede:field.title /}-东莞市中旺精密仪器有限公司

Customer Case

客户案例

超声波硬度计

13728288444

螺丝表面硬度测试

您的位置:首页>体验中心>样品测试

螺丝表面硬度测试　　

一、试样
贵公司提供的试样共3件，分别标号试样1,2,3，测试部位如下图所示；材料参数如下表：

试样标号	测试区域	重量（g）	粗糙度（Ra/μm）	宽/直径（cm）	高/厚度(cm)	长（cm）
1	螺丝端面	17	0.60	9.84	24.00	--
2	螺丝端面	16	0.63	9.86	23.95	--
3	螺丝端面	16	0.54	9.85	23.97	--

二、测试仪器及环境
1）本次测试使用洛氏硬度计SHR-150C和超声波硬度计SU-300对试样1，2，3表面做对比测试；仪器设置参数如下：
测试环境：26℃；78%；测试地点：东莞中旺仪器天安实验室。

仪器名称	型号	选用标尺	选用试验力	饱荷时间	标块标值	标块检测值
洛氏硬度计	SHR-150D	HRC	150kgf	5S	62.1HRC	61.2HRC
超声波硬度计	SU-300	HRC	1 kgf	3S	62.1HRC	61.7HRC
结论：说明SHR-150C,SU-300精度完全符合国家标准要求


洛氏硬度计SHR-150D	超声波硬度计SU-300

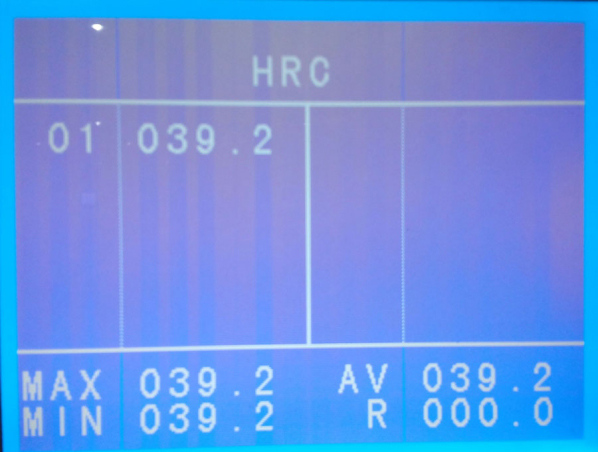

2）客户要求用超声波硬度计SU-300对试样表面硬度进行无痕测量，因此要对超声波进行标定，先用台式洛氏硬度计SHR-150D测出一个试样的实际硬度HRC,取三点平均值进行标定，再对同一批产品进行测量，如下表所示：

试样1	测试1	测试2	测试3	平均值
硬度值	38.9HRC	39.0HRC	39.2HRC	39.0HRC
结论	通过SHR-150D测量三组数据，取平均值39.0HRC对超声波进行校正，再对其他试样进行测量

试样1

三、测试数据
1）使用SU-300分别对试样1，2,3表面进行硬度测试，测试结果如下图所示。

仪器名称	型号	选用标尺	测试1	测试2	测试3	测试4	测试5	平均值	标准偏差
SU-300	1	HRC	37.4	41.3	39.3	38.2	39.6	39.2	1.48
	2		39.0	38.2	36.9	40.6	40.3	39.0	1.52
	3		39.0	40.6	39.3	35.8	37.4	1.86	1.52

四、数据分析

仪器名称	型号	试样标号	标尺	测试平均值	最大偏差	标值偏差
洛氏硬度计	SHR-150D	1	HRC	39.0	0.3	0.11
超声波硬度计	SU-300	1	HRC	39.2	3.9	1.48
		2	HRC	39.0	3.7	1.52
		3	HRC	38.4	4.8	1.86

五、总结
由以上两台仪器的测试结果分析可知，SHR-150D和SU-300的测试平均值几乎一样，使用台式洛氏硬度计SHR-150D测试结果比较稳定，精度较高，但是压痕大，破坏试样；通过标定后的SU-300测量结果重复性及精度不如台式稳定，但测试效率高，适合客户批量产品检测，符合客户无损测试要求，同时也能满足客户要求硬度HRC35~40范围。
