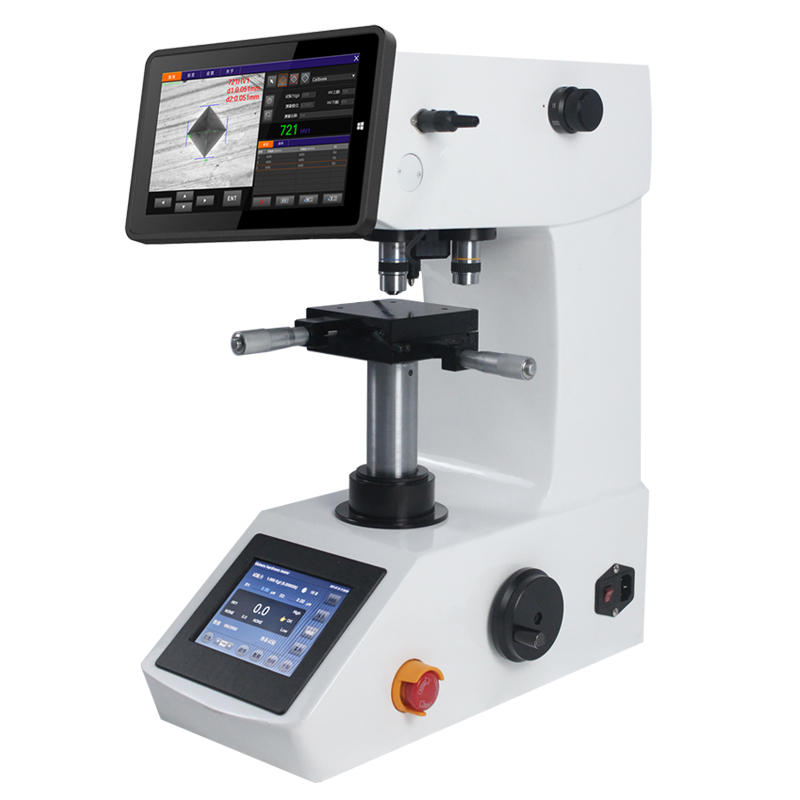

MicVision VH-1视觉显微硬度计

MicVision VH-1视觉显微硬度计


应用范围:

l MicVision用于测量小而薄的金属试件,以及大试件上的小区域硬度。通常用于薄钢片,细丝,镀层等,并可用于显微结构观察。

l 特别适用于淬火,退火,镀层,焊接,热处理以及弯压引起的硬度变化。



产品特点:

MicVision是智能化的一体式显微硬度计,仪器采用视觉亚像素测量技术,软件自动对压痕进行测量,自动输出测量曲线图和测量报告。减少了人为测量压痕的瞄准误差,读数误差,查表误差和记录误差,提高测量的工作效率,减少了操作员的劳动强度。

技术参数:

产品名称

视觉显微硬度计

产品型号

VH-1

产品货号#

823-110V

试验力

gf

10、25、50、100、200、300、500、1000

N

0.098、0.246、0.49、0.98、1.96、2.94、4.90、9.80

光学系统

观察及测量物镜:10X/40X

转塔系统

自动转塔

测量范围

1HV-2967HV

X-Y试台

尺寸:100 X 100mm;行程:25X25mm;分辨率:2um

试验力加载方式

全自动加载/保荷/卸载

保荷时间

5-60s可调

照明光源

可调LED冷光源

测量系统

iVicky 3.0自动维氏硬度测量软件

电脑系统

操作系统

Win10

触摸屏尺寸

10.6”

CPU

Intel I3

USB接口

双USB接口(可插USB鼠标和加密狗)

内存

2GB

硬盘

32GB

内置相机

130万像素, 1/2”,高清CMOS彩色相机

试件高度

70mm

仪器喉深

95m

电源电压

AC220V/50Hz; AC110V/60Hz

外形尺寸

425x245x490mm

包装尺寸

620x370x840

毛重/净重

50Kg/36Kg

执行标准

ISO6507,ASTM E92,JIS Z2244,GB/T4340



标准配置:

产品名称

货号#

产品名称

货号#

产品名称

货号#

仪器主机

#823-110V

40x物镜

#823-341

防尘罩

#823-911

维氏压头

#823-401

10x物镜

#823-311

附件箱

#823-901

显微硬度HV0.2

#823-621

X-Y工作平台

#823-701

说明书

HV-1000

显微硬度HV1

#823-611

电源线

#823-801

装箱单

HV-1000

10x机械读数目镜

#823-301

水平仪

#823-931

保修卡/合格证/

HV-1000

维氏测量平板

VicPad

平板适配器

/

无线蓝牙鼠标

/



选购附件:

产品名称

货号#

产品名称

货号#

产品名称

货号#

25mm 数显微分测头

#823-719

不规则夹持台

#823-741

USB相机USB-V1

#823-471

15X数字目镜

#823-351

细丝夹持台

#823-761

1.5XCCD接头

#823-361

LCD显示器

#823-821

平口夹持台

#823-711

维氏测量软件

#823-834

视频测量目镜

#823-811

薄片夹具

#823-751

LCD显示器

#823-821

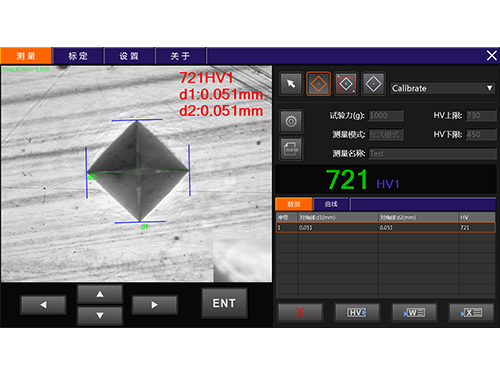

操作界面:


标定测量:


测量设置:                                       硬度值转换:




硬度曲线:


测试报告:自动记录测量压痕、测量结果、上下限设定、NG/Pass设定。
