{dede:field.title /}-东莞市中旺精密仪器有限公司

Experience Center

体验中心

超声波硬度计

13728288444

金属试样硬度检测

您的位置:首页>体验中心

一、试样

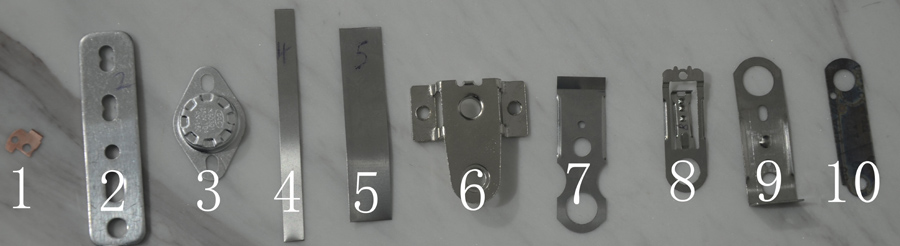

贵公司提供的试样共10个种类,分别标号为1,2,3,4,5,6,7,8,9,10号，如下图所示，试样厚度分别为：0.17mm，1.97mm，0.38mm，0.29mm，0.21mm，1.54mm，0.23mm，0.42mm，0.48mm，0.52mm。重量分别是：1g，4g，1g，1g，1g，9g，1g，1g，2g，1g。分别测试试样表面硬度。

二、测试仪器及环境
此批试样比较薄，比较轻，为了以防底部效应影响测试结果，特选用显微硬度计Vexus MHV-1000Z进行测量，并使用平口夹具来夹持试样辅助测量；本次测试使用 HV标尺，保荷时间都选择4s；测试地点为东莞中旺实验室，测试环境：温度20℃，湿度75%。

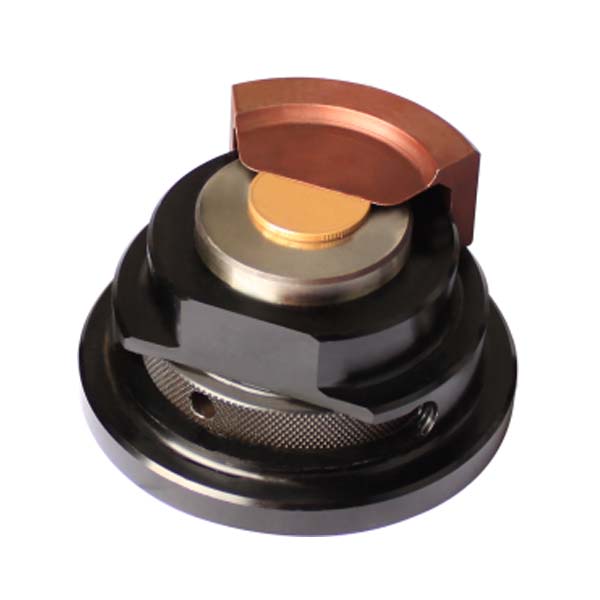

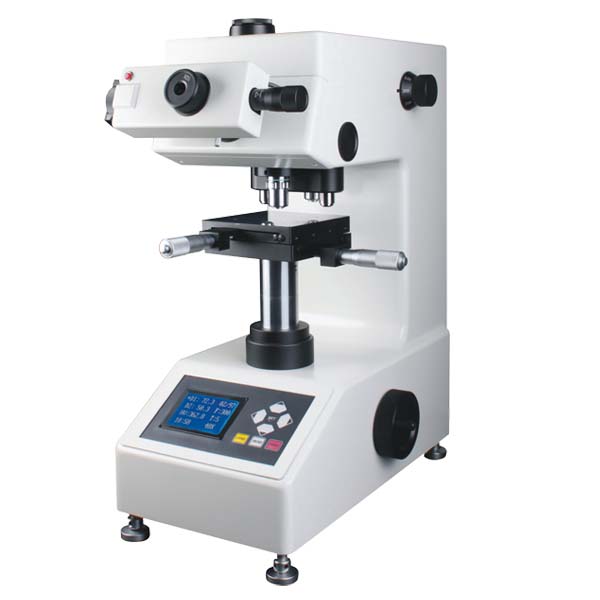

显微硬度计MHV-1000Z	平口夹具

三、测试数据
首先使用432HV0.2标准块对Vexus MHV-1000Z进行检查，测试5次得平均值为:436HV,误差4HV，在国家标准3%范围内。以下为Vexus MHV-1000Z对上述试样的测试数据如下表：

仪器	试样	标尺	试验力	测试点1	测试点2	测试点3	平均值	最大偏差
Vexus MHV-100Z	1	HV	100gf	420.3	412.2	416.1	416.2	8.1
	2	HV	50gf	37.9	40.2	40.7	39.6	2.8
	3	HV	50gf	52.2	50.2	49.2	50.5	3.0
	4	HV	200gf	330.0	327.3	319.6	325.4	10.4
	5	HV	100gf	413.2	416.3	391.5	407.0	24.8
	6	HV	200gf	182.4	198.0	180.0	187.0	18.0
	7	HV	100gf	495.1	487.3	482.1	488.2	13.0
	8	HV	100gf	520.1	550.2	527.5	532.6	30.1
	9	HV	200gf	436.5	429.1	447.2	437.5	18.1
	10	HV	100gf	287.5	285.3	275.2	282.7	12.1

四、总结

由上面的测试数据可知，
Vexus MHV-1000Z对各试样的测试结果：
试样1的平均值与最大偏差分别为（416.2HV , 8.1HV;）
试样2的平均值与最大偏差分别为（39.6HV ,2.8HV;）
试样3的平均值与最大偏差分别为（50.5HV , 3.0HV;）
试样4的平均值与最大偏差分别为（325.4.2HV , 10.4HV;）
试样5的平均值与最大偏差分别为（407.0HV , 24.8HV;）
试样6的平均值与最大偏差分别为（187.0HV ,18.0HV;）
试样7的平均值与最大偏差分别为（488.2HV ,13HV;）
试样8的平均值与最大偏差分别为（532.6HV , 30.1HV;）
试样9的平均值与最大偏差分别为（437.5HV , 18.1HV;）
试样10的平均值与最大偏差分别为（282.7HV , 12.1HV;）
分析：由上述数据分析可知，Vexus MHV-1000Z对上述各试样都能稳定精确的测得其硬度值。因为试样很薄，很轻，所以本次测试使用平口夹具进行夹持测试。对于测试贵公司这批试样的硬度，最好最适合的硬度计为显微硬度Vexus MHV-1000Z。
建议：贵公司可以购买一台显微硬度计Vexus MHV-1000Z及相应的夹具，对贵公司的试样进行硬度测试。
