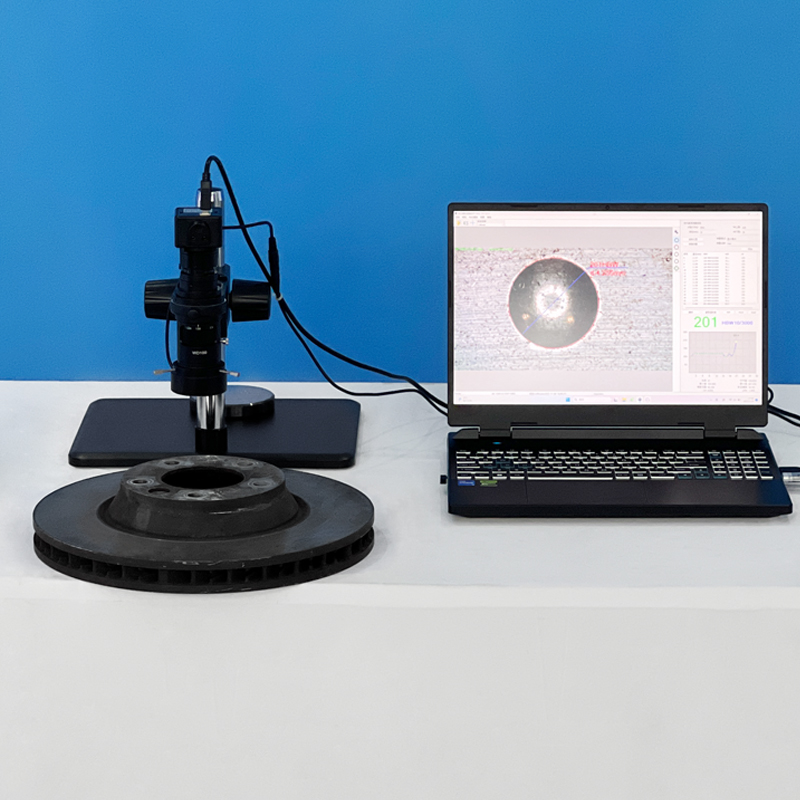

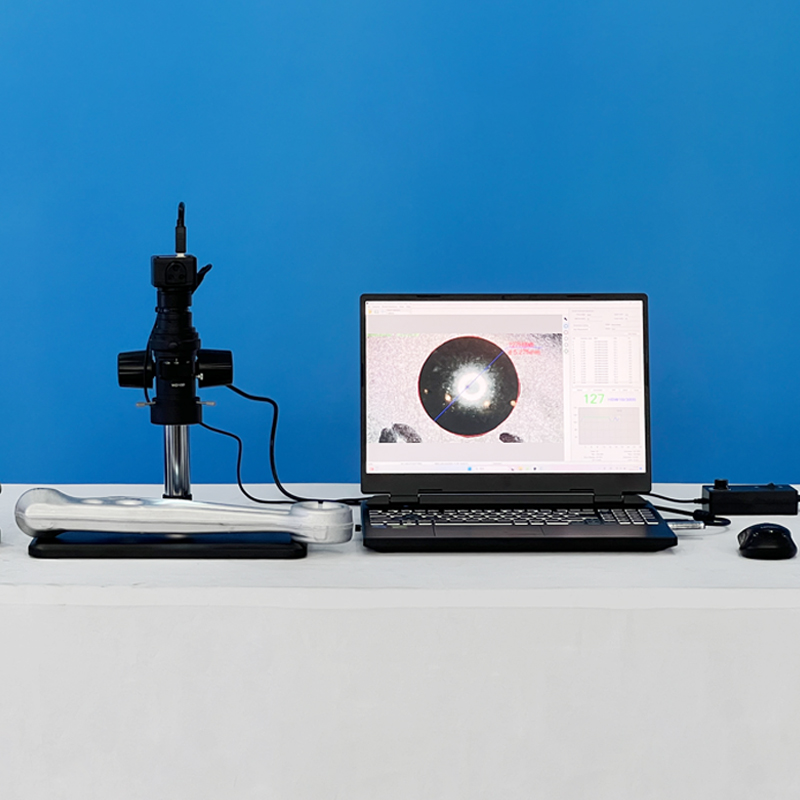

台式布氏硬度压痕测量显微镜QB-310

产品简介：

Ø台式布氏硬度压痕测量显微镜是基于Windows操作系统开发的自动化布氏硬度压痕光学测量系统，可与市面上的任何布氏硬度计配合使用，用于取代传统的机械式读数显微镜，自动测量试样的布氏硬度值。

Ø布氏压痕光学测量系统采用先进的机器视觉技术，通过数字显微镜拍摄试样被布氏硬度计加载试验力后留下的压痕，可测量10mm, 5mm, 2.5mm,1mm不同压头测试出试样的布氏硬度值。

Ø测量过程中，无需人为对压痕边缘进行判定，无需人为记录压痕长度数据，无需人为查找硬度对照表，自动测量，自动记录，自动保存，自动生成硬度测试图表，并可设置上限和下限，自动进行 Ng 和 Pass 判定。

Ø专业测试人员采用机械式读数显微镜人工测量硬度的过程每次在2分钟左右,测量过程中会产生多重的传递误差，测量效率非常低，而采用布氏压痕光学测量系统，无需任何专业技术人员，上至公司董事长，下至刚刚入职的普工，都可轻松在1秒钟以内对压痕进行精确测量。

Ø采用连续变倍镜头，让倍率切换更加省力和快捷。

产品应用：

产品特点：

1.高清图像

主机采用LED环形光源，高清光学系统，图像清晰，有效再现压痕图像。

2.自动识别

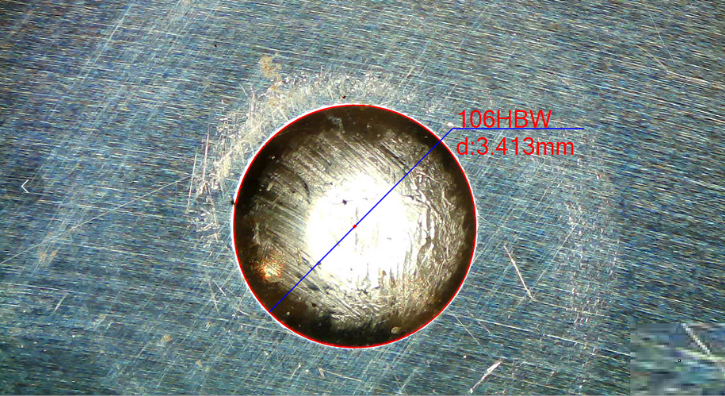

自动识别压痕边缘，自动对压痕圆进行多点测量（单圆200点以上），自动计算压痕直径求出布氏硬度值。对较大的压痕，无需满圆显示，视场中只要出现1/2以上的圆，就可精确测量。

3.一键测量

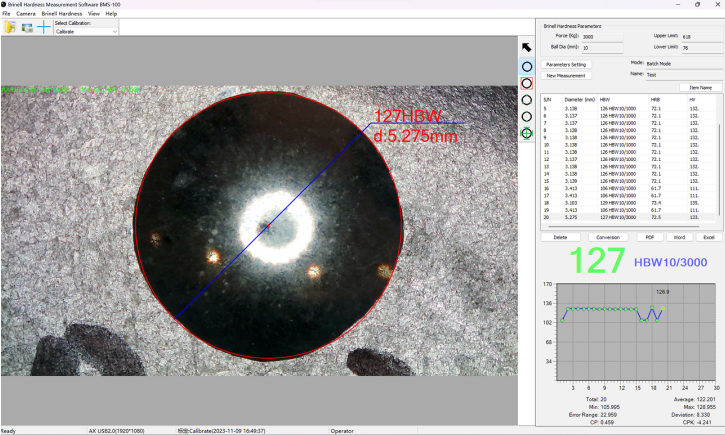

软件界面简洁大方，无需专业培训即可上手测量。无需手动框选，只需一键操作，就可在动态图像上生成压痕直径值和布氏硬度值, 并可设置上限和下限，自动进行Ng和Pass判定。

同时，保留了两点测圆，三点测圆,框选测圆的基本功能.在手动测圆的过程中，可以采用 “图像放大镜”辅助采点，提高手动测圆的精度。

4.校准简单

可以采用玻璃尺和布氏标准硬度块进行初始校准。

5.报表输出

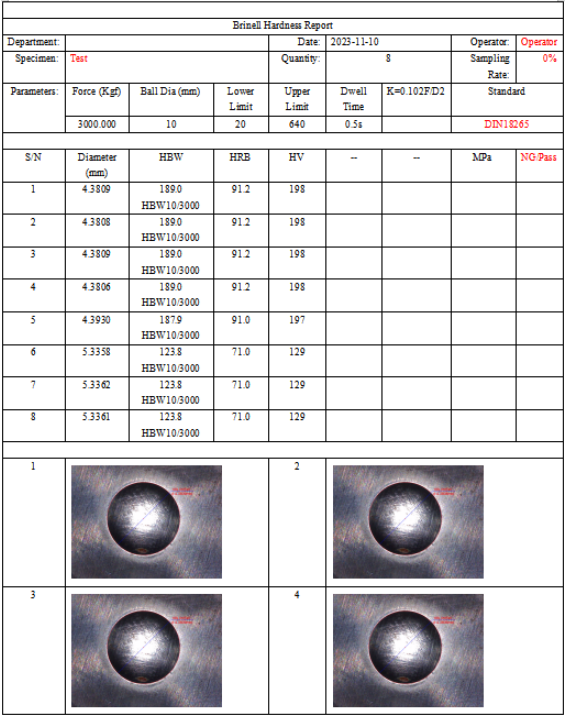

报表直接显示压痕直径值，测量值，最大值，最小值，硬度转换值（HRA, HRB,HRC,HV,HS,抗拉强度等），自动存储测量压痕图像，并可对检验单位（部门）和操作员进行自定义, 自动生成Word或Excel报表，无需再用手工进行记录。

技术参数：
