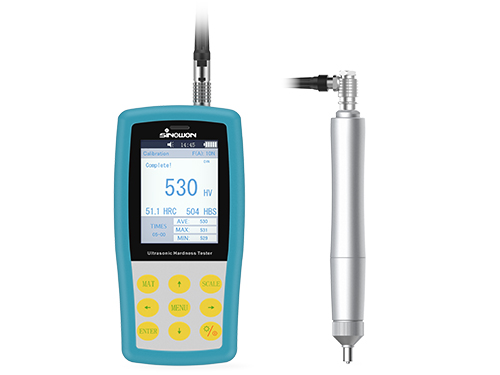

SU300H手动超声波硬度计

SU300H手动超声波硬度计


注:图片仅供参考,出货以实物为准。



主机和测头采用流线型设计,抗干扰铝合金外壳,高强度防刮玻璃面板,运用高速运算MPU系统,搭配3.2“高亮度彩色液晶屏, 无线蓝牙数据打印和传输技术,人机交互界面一目了然。

应用范围

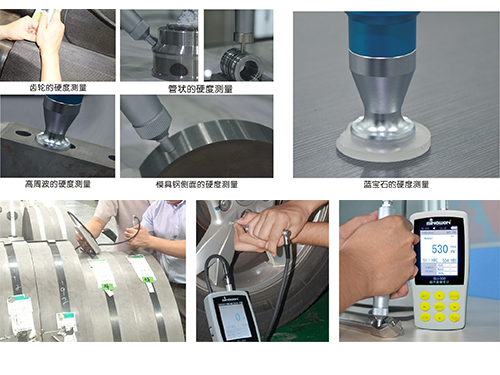

SU-300H手动超声硬度主机采用积木式模板化设计,搭配手动超声测头HP-1K, HP-2K, HP-5K, HP-10K,可以测量法兰盘边缘和齿轮根部冲压件、工模、薄板、表面硬化的齿和齿轮槽、锥度等部分的硬度;以及轴和管道内外壁、容器的硬度;车轮、涡轮转子、曲轴等金属零部件的硬度;刀具、钻头刀口和支撑座的硬度;焊缝热影响区域(HAZ)的硬度;注塑机螺杆等零件镀铬层的硬度;印刷滚筒,轧辊上镀铬层、镀铜层的硬度。

SU-300H可以匹配机器手等自动化装置,组装在热处理设备和机加工设备生产线上,成为生产流水线上的在线硬度检测设备。

SU-300H可选配电动测头MP-300, MP-500, MP-800, MP-1000,将机器升级成为电动超声硬度计SU-300M。

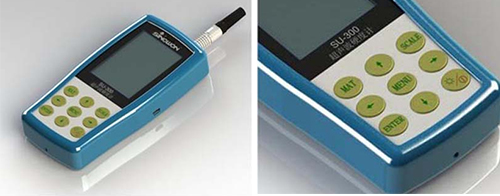

      高强度玻璃面板防止显示屏刮伤                              环保硅胶外罩延长仪器使用寿命

产品特点:

精度高:测试精度可达HV: ±3% HV,HR:±1.5HR,HB: ±3%HB;

压痕小:肉眼无法直接观测,需要用高倍金相显微镜才能发现;

速度快:测试结果在2秒内输出,比显微硬度计效率提高了60倍;

大屏幕:3.2″的彩色屏幕上直接显示当前测量值、最大值、最小值、平均值和硬度转换值;

操作简便:只需轻轻一键操作,就可快速出测试结果;

无线打印:支持无线蓝牙打印和数据传输。

技术参数

产品名称

超声硬度计

型号

SU-300H

货号

882-141H

可选测头

手动测头:10N、20N、49N、98N;电动测头:3N、5N、8N、10N

测量范围(DIN)

HBS:100-500; HV:100-1500; HRC:20-68; HRB:55-100; HRA:37-85; Mpa: 255-2180N/mm







测量精度(%)

硬度标尺

﹤250HV

250~500HV

500~800Hv

﹥800HV

HV0.1

6

7

8

9

HV0.3

6

7

8

9

HV0.8

5

5

6

7

HV1

5

5

6

7

HV5

5

5

5

5

HV10

5

5

5

5

硬度标尺

维氏(HV);洛氏(HRA、HRB、HRC);布氏(HB);肖氏(HS)

显示屏

3.2“彩色液晶屏

数据显示

测量值,最大值,最小值,平均值,硬度转换值和测量模式

语言选择

中文、英文、德语、葡萄牙语、土耳其语

数据输出

RS232数据输出

数据打印

蓝牙无线打印机

数据存储

可存储20组校正数据和1000组测量数据

文字输入

支持数字及字母录入

工作环境

温度:-10℃~50℃;    湿度:30%~80%

仪器电池

可充电锂电池,工作电压4.2V,3200mAh

充电电压

AC220V/50Hz, 110V/60Hz

主机尺寸及重量

主机尺寸:160x80x31mm;主机重量:500g(不包括探头)

包装尺寸及重量

外包装尺寸:400x320x150mm;包装重量:5Kg



标准配置

产品名称

货号

产品名称

货号

产品名称

货号

主机SU-300

882-141H

20N手动测头

882-321

防震仪器箱

882-901

硬度块(58~65)HRC

882-641

测头数据线

882-801

内六角扳手

/

USB充电器

882-851

产品合格证/保修卡

SU-300H

产品装箱单/说明书

SU-300H

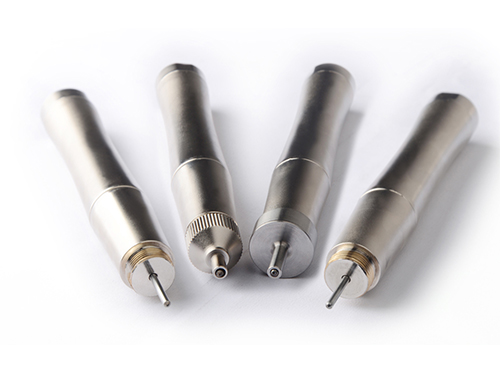

超声波硬度计手动测头




手动测头特点:

●超声波接触阻抗方法;
●无需借助外部支架就可获得准确的硬度测量值;
●360°无死角快速测量;
●优异的人体工程学设计便于握紧测头;
●完美的测头尺寸和重量使得测量角度的控制更为得心应手;
●在固定的位置甚至材料的边缘都能准确快速的测量;
●表面压痕小,便于材料和工件的后期处理。



技术参数:

测头类型

HP-1K

HP-2K

HP-5K

 HP-10K

货号

882-311

882-321

882-331

882-341

真实试验力

10N

20N

50N

98N

直径

22mm

22mm

22mm

22mm

长度

154mm

154mm

154mm

154mm

谐振棒直径

2.4mm

2.4mm

3mm

3mm

测量面最大粗糙度

Ra<3.2um

Ra<5um

Ra<10um

Ra<15um

工件最小重量

0.3kg

0.3kg

0.3kg

0.3kg

工件最小厚度

2mm

2mm

2mm

2mm

超声波硬度计电动测头


电动测头特点:

●超声波接触阻抗方法;
●无需借助外部支架就可获得精确的硬度测量值;
●优异的人体工程学设计便于握紧探头;
●表面压痕小,便于材料和工件的后期处理;
●电动加载/保荷/卸载;
●精准的一键式快速测量;
●带磁力的平面支撑环;
●特别适用于薄片及镀层硬度测量,测量精度准确;
●配置深孔保护帽,可适用于各种应用场合进行测量。



技术参数:

测头类型

MP-300

MP-500

MP-800

 MP-1000

货号

882-211

882-231

882-241

882-251

真实试验力

3N

5N

8N

10N

直径

46mm

46mm

46mm

46mm

长度

197.5mm

197.5mm

197.5mm

197.5mm

谐振棒直径

3.7mm

3.7mm

3.7mm

3.7mm

工件最小重量

0.3kg

0.3kg

0.3kg

0.3kg

工件最小厚度

2mm

2mm

2mm

2mm

标准硬度块参数:

硬度值范围

货号

均匀度

硬度块尺寸

 (28~35)HRC

882-611

±1.5HRC

Ø90x16mm

(38~45) HRC

882-621

±1.5HRC

Ø90x16mm

(48~55)HRC

882-631

±1.5HRC

Ø90x16mm

(58~65)HRC

882-641

±1.5HRC

Ø90x16mm

(300~800)HV 1

882-651

±3% HV

Ø90x16mm

(300~800)HV 5

882-661

±3% HV

Ø90x16mm

(300~800)HV 10

882-671

±3% HV

Ø90x16mm

(85~550)HB

882-681

±3%HB

Ø90x16mm

测试支架:

型号

MU-100

MU-200

MU-300

MU-400

货号#

882-301

882-201

882-101

882-401

材料

不锈钢

镁铝合金

不锈钢

重量

8.8Kg

1.6Kg

4.5Kg

9.5Kg

外形尺寸

200x200x332mm

205x142x284mm

200x120x348mm

200x200x332mm

包装尺寸

320x320x440mm

405x340x580mm

398x310x540mm

398x398x530mm

备注

手动测头专用支架

电动测头轧辊专用支架

磁力支架

电动测头专用支架

测试支架型号分类:




MU-100(#882-301)


MU-200(#882-201)

3.jpgMU-300(#882-101)


MU-400(#882-401)














        超声波硬度计压痕示意图                                            硬度块

支撑环参数:



支撑环名称

平面支撑环

小圆柱支撑环

大圆柱支撑环

货号

882-511

882-521

882-531

应用范围

平面试样

直径8-22mm试样

直径16-80mm试样



支撑环及保护帽:








平面支撑环(#882-511)

小圆柱支撑环(#882-521)

大圆柱支撑环(#882-531)

标准探头保护帽(#882-711)

深孔探头保护帽(#882-721)


使用圆柱支撑环测量圆柱的硬度值             使用深孔保护帽测量螺帽的硬度值


超声波硬度计探头应用领域:

试验力

模式

特性

典型应用

98N

标准长度(手动)

压痕较大,对表面要求低

小型锻件、铸造材料、焊缝检查、热影响区

49 N

标准长度(手动)
长探头(手动)
短探头(手动)

常用
延长30mm
长度缩短(90mm),电子元件分离式布置

感应硬化或渗碳零件,如凸轮轴、涡轮焊缝检查、热影响区
测量凹槽、齿侧和齿根
涡轮叶片、直径大于90 mm的管道内壁

10 N

标准长度(手动)
长探头(手动)
短探头(手动)

容易加压,提供小半径测试的控制
延长30mm
长度缩短(90mm),电子元件分离式布置

离子渗氮冲模、模壳、夹具、薄壁件
轴承、齿侧
涡轮叶片、直径大于90 mm的管道内壁

10N

电动探头

电机加载

光滑的精密零件、齿轮、轴承滚道

8 N

电动探头

电机加载

光滑的精密零件、齿轮、轴承滚道

3 N

电动探头

电机加载,凹痕更小

薄层,如钢筒上的铜或铬;铜轮转影印筒;镀层、表面硬化件
