BrinScan布氏硬度压痕光学测量系统

BrinScan布氏硬度压痕光学测量系统


产品简介:

u 现有的布氏硬度计几乎采用的都是传统的机械式读数显微镜对布氏压痕进行读数测量,读数显微镜对操作员目视读数技能有较高要求,读值过程中容易受环境因素影响,造成读值误差,读出压痕直径后还需要人工记录压痕值,至少经两次测量求取平均值后,再人工查硬度对照表查找对应的布氏硬度值。

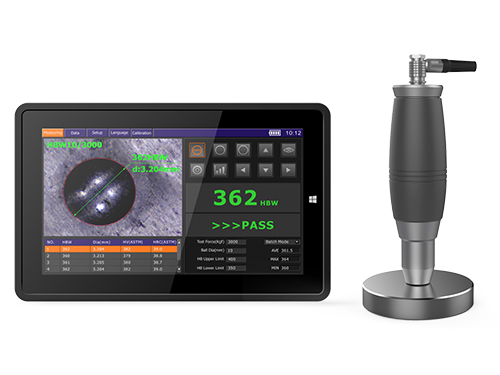

u BrinScan是基于Windows操作系统开发的自动化布氏硬度压痕光学测量系统,可与市面上的多数布氏硬度计配合使用,用于取代传统的机械式读数显微镜,自动测量试样的布氏硬度值。

u BrinScan采用先进的机器视觉技术,通过便携式数字显微镜拍摄试样被布氏硬度计加载试验力后留下的压痕,能准确分辨出复杂背景中的压痕图像,测量出试样的布氏硬度值.测量过程中,无需人为对压痕边缘进行判定,无需人为记录压痕长度数据,无需人为查找硬度对照表,自动测量,自动记录,自动保存,自动生成硬度测试图表。

产品应用:

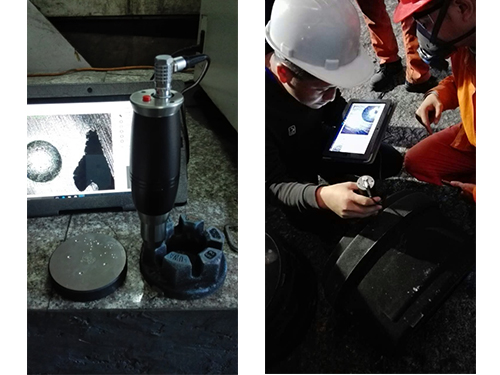

BrinScan可以在实验室使用,也可搭配Windowns平板电脑或笔记本电脑,在生产现场使用。


产品特点:

1.流线设计:

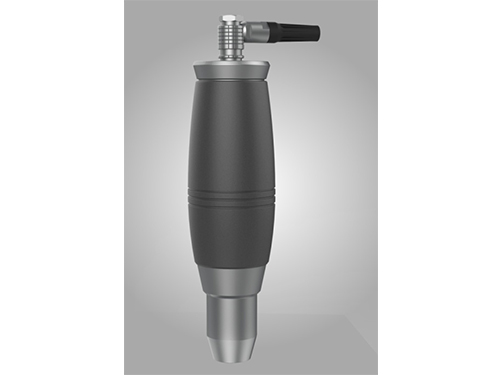

BrinScan便携式显微镜主机采用流线设计,外形时尚,手感舒适。


2.磁吸测头

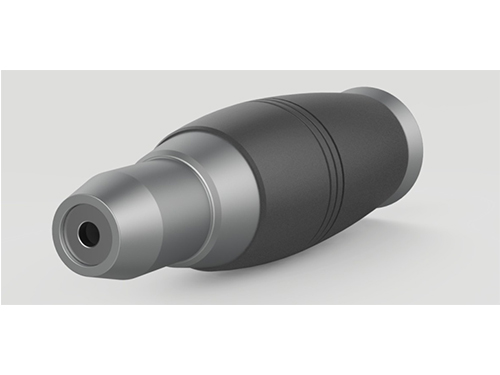

BrinScan测量显微镜接触面采用环形磁铁,能有效吸附在磁性试样上,垂直方向,无需用手扶持,就可测量。


3.高清图像

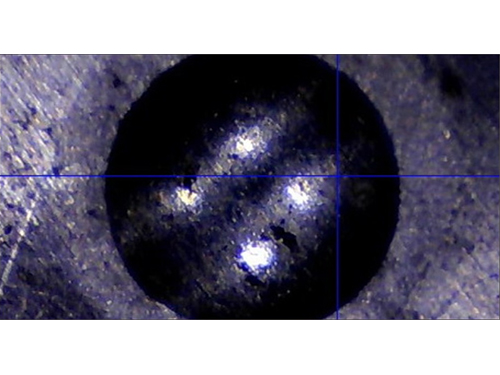

BrinScan显微镜主机采用LED环形冷光源,高清光学系统,CMOS数字相机,图像清晰,有效再现压痕图像。


4.自动识别

BrinScan自动识别压痕边缘,自动对压痕圆进行多点测量(单圆200点以上),自动计算压痕直径求出布氏硬度值。对较大的压痕,无需满圆显示,视场中只要出现1/2以上的圆,就可测量。


5.一键测量

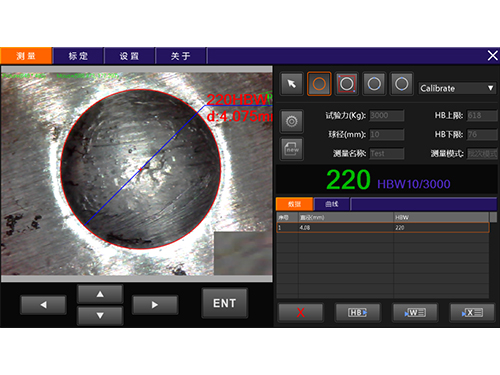

BrinScan软件界面简洁大方,操作简单。无需手动框选,只需一键操作,就可在动态图像上生成压痕直径值和布氏硬度值, 并可设置上限和下限,自动进行Ng和Pass判定。


同时,BrinScan保留了两点测圆,三点测圆,框选测圆的基本功能.在手动测圆的过程中,可以采用 “图像放大镜”辅助采点,提高手动测圆的精度。

6.校准简单

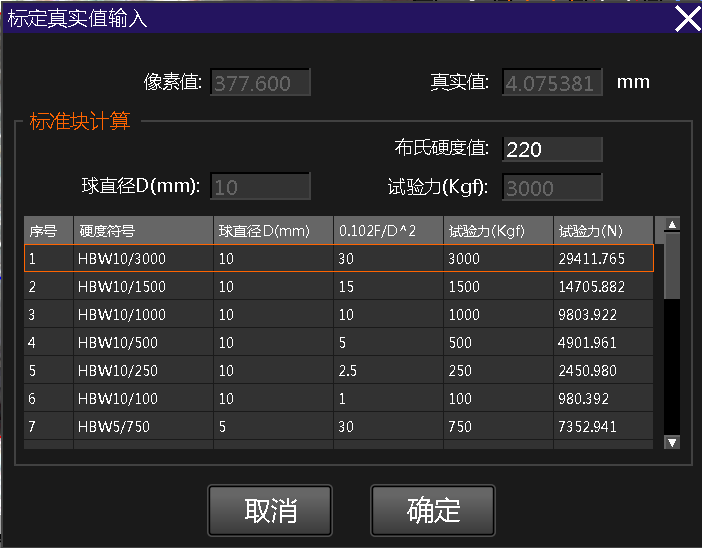

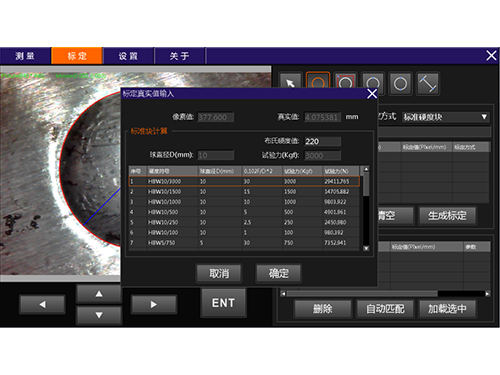

BrinScan可以采用玻璃尺和布氏标准硬度块进行初始校准.校准一个标尺(K值)后,更换测量标尺,无需再进行校正,直接可用新标尺进行测量。


7.报表输出

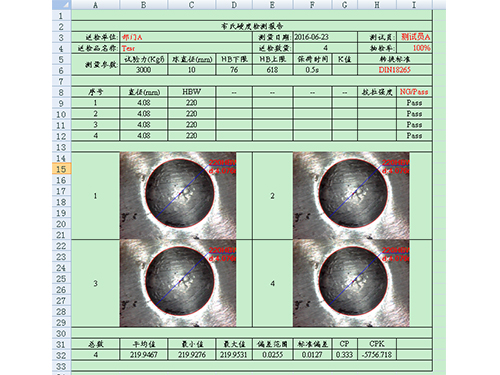

BrinScan直接显示压痕直径值,测量值,最大值,最小值,硬度转换值(HRA, HRB,HRC,HV,HS,抗拉强度等),自动存储测量压痕图像,并可对检验单位(部门)和操作员进行自定义, 自动生成Word或Excel报表,无需再用手工进行记录。


8.兼容性强

BrinScan可与多数布氏硬度计搭配使用,并有效兼容WIN7,WIN8,WIN10等Windows操作系统。



技术参数:

产品名称

布氏硬度压痕光学测量系统

相机视场

3.3x2.2mm

测量范围

8~650HBW

压痕分辨率

0.01mm

硬度分辨率

1HBW

测量精度

±1%(HBW10/3000)

兼容压头

10mm和5mm钢球压头

压痕长度

1.2~6mm

操作系统

Win7, Win8, Win10

标准配置:

配置名称

数量

10mm/5mm读数显微镜

1个

200 HBW10/3000标准硬度块

1块

测头数据线

1根

BrinScan 2.0软件光碟

1张

仪器工具箱

1只

软件说明书

1本

选购配置:

配置名称

配置名称

2.5mm读数显微镜

Windows平板电脑
